Inspeção Extraordinária NR-13: Quando o Vaso de Pressão Precisa de uma Nova Inspeção?

A Tercal Engenharia realiza realiza inspeção extraordinária de vasos de pressão, avaliação de integridade, ensaios não destrutivos, medição de espessura por ultrassom, avaliação de PMTA, elaboração de documentação técnica e, quando aplicável, Projeto de Alteração e Reparo (PAR), Inspeção NR-13, inspeção de vasos de pressão NR-13 , tubulações e tanques, medição de espessura por ultrassom, ensaios não destrutivos e serviços relacionados à integridade mecânica.

Se sua empresa possui um vaso de pressão com corrosão, redução de espessura, histórico de reparos, equipamento antigo ou alguma anomalia identificada durante a inspeção, fale com nossa equipe e solicite uma avaliação técnica.

📞 (12) 3958-1661
📱 WhatsApp: (12) 98161-1944
📧 comercial@tercal.com.br

👉 Solicite um orçamento para avaliação de integridade do seu vaso de pressão.

A inspeção extraordinária NR-13 é uma avaliação realizada em situações específicas que podem alterar ou comprometer as condições de segurança de um equipamento.

Para vasos de pressão, a NR-13 estabelece a necessidade de inspeção extraordinária, entre outras situações, quando:

• o equipamento sofre acidente ou ocorrência que comprometa sua segurança;
• é submetido a reparo ou alteração importante capaz de modificar sua condição de segurança;
• permanece inativo por mais de 12 meses e será recolocado em funcionamento;
• ocorre mudança do local de instalação, exceto nos casos previstos para vasos móveis.

A abrangência da inspeção deve ser definida tecnicamente pelo Profissional Legalmente Habilitado (PLH), considerando a ocorrência, o equipamento, os danos ou alterações envolvidos e os critérios técnicos aplicáveis.

A inspeção extraordinária é uma inspeção de segurança realizada quando ocorre uma situação fora da rotina normal do equipamento que pode afetar sua condição de segurança.

Diferentemente da inspeção periódica, que faz parte do planejamento normal de acompanhamento do equipamento, a inspeção extraordinária está relacionada a uma ocorrência específica.

A NR-13 estabelece que os vasos de pressão devem ser submetidos a inspeções de segurança inicial, periódica e extraordinária.

Isso significa que uma empresa não deve considerar que o último laudo periódico continua sendo suficiente simplesmente porque ainda não chegou a data da próxima inspeção.

Se o equipamento sofreu uma intervenção ou ocorrência relevante, a situação precisa ser reavaliada.

A NR-13 estabelece situações específicas para a realização da inspeção extraordinária.

Um acidente pode provocar alterações que não são necessariamente perceptíveis apenas por uma inspeção visual superficial.

Dependendo da ocorrência, podem existir:

• deformações;
• amassamentos;
• trincas;
• alterações em soldas;
• danos em bocais;
• deslocamento de componentes;
• danos em suportes;
• vazamentos;
• perda de espessura;
• alterações estruturais.

Nessas situações, é necessário avaliar tecnicamente a extensão do dano antes de simplesmente retornar o equipamento à operação.

Essa é uma das situações que mais gera dúvidas nas indústrias.

Um equipamento pode sofrer uma intervenção durante uma manutenção e, dependendo da natureza do serviço, essa intervenção pode alterar suas condições originais.

Exemplos de intervenções que podem exigir avaliação técnica incluem:

• reparos em partes submetidas à pressão;
• substituição de componentes;
• intervenções em bocais;
• alterações estruturais;
• modificações de geometria;
• reparos por soldagem;
• alterações que afetem a capacidade de contenção;
• modificações que possam interferir nas condições originais de segurança.

A NR-13 prevê a inspeção extraordinária quando o vaso é submetido a reparo ou alterações importantes capazes de alterar sua condição de segurança.

Por isso, antes de executar uma intervenção relevante, é importante envolver a engenharia responsável.

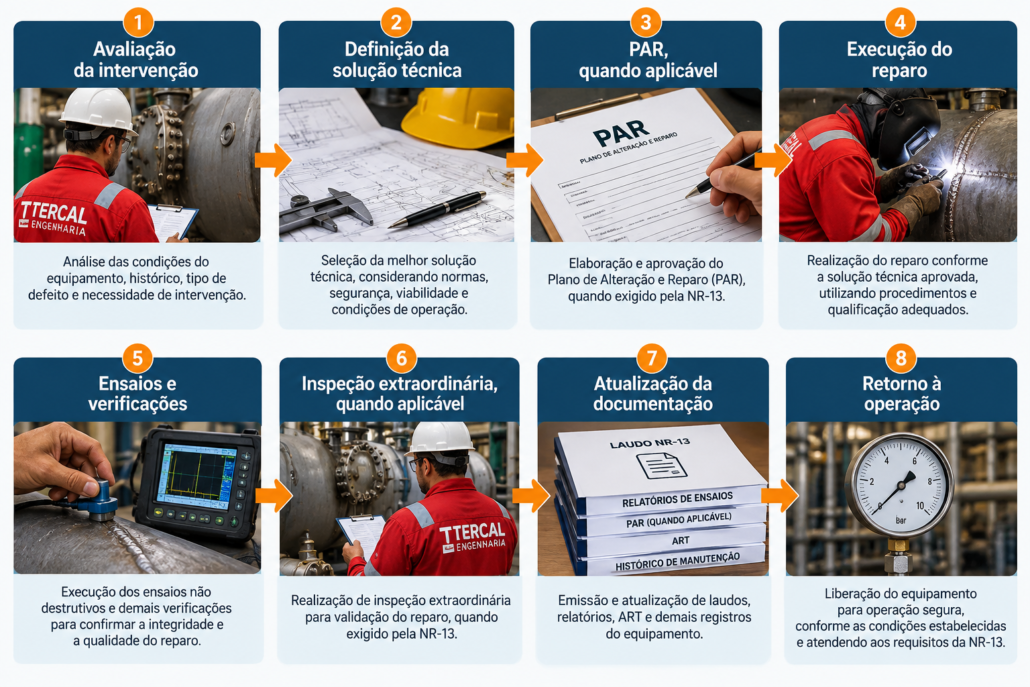

O Projeto de Alteração e Reparo (PAR) é um documento técnico utilizado para planejar e controlar determinadas alterações ou reparos realizados em equipamentos abrangidos pela NR-13.

É importante não tratar PAR e inspeção extraordinária como se fossem exatamente a mesma coisa.

São etapas diferentes de um processo de engenharia.

Dependendo da intervenção realizada, pode ser necessário:

A necessidade e a abrangência de cada etapa devem ser determinadas conforme a característica do reparo, do equipamento e os critérios técnicos aplicáveis.

👉 A Tercal também atua na elaboração de PAR – Projeto de Alteração e Reparo.

Outra situação prevista na NR-13 ocorre quando o vaso permanece inativo por período superior a 12 meses e será novamente colocado em funcionamento.

Antes da retomada da operação, deve ser realizada a inspeção extraordinária aplicável.

Isso é especialmente importante em equipamentos que permaneceram:

• fora de operação;
• armazenados;
• em processo de desativação temporária;
• aguardando manutenção;
• em plantas que ficaram paradas;
• em linhas produtivas desativadas temporariamente.

O simples fato de o equipamento não ter sido utilizado durante esse período não significa que sua condição tenha permanecido exatamente igual.

Durante a inatividade podem ocorrer processos de deterioração, corrosão, degradação de componentes e outras alterações que precisam ser avaliadas.

A NR-13 estabelece a inspeção extraordinária antes da recolocação em funcionamento quando o vaso permaneceu inativo por mais de 12 meses.

A mudança de instalação também pode exigir uma nova avaliação.

Um vaso pode ter sido projetado, instalado e inspecionado considerando determinadas condições de instalação.

Quando ocorre uma mudança de local, podem surgir novas condições relacionadas a:

• suportação;
• fundação;
• posicionamento;
• tubulações conectadas;
• esforços externos;
• acessibilidade;
• condições de operação;
• dispositivos de segurança;
• ambiente de instalação.

Por esse motivo, a NR-13 estabelece a inspeção extraordinária quando houver alteração do local de instalação do vaso de pressão, ressalvadas as situações previstas para vasos móveis.

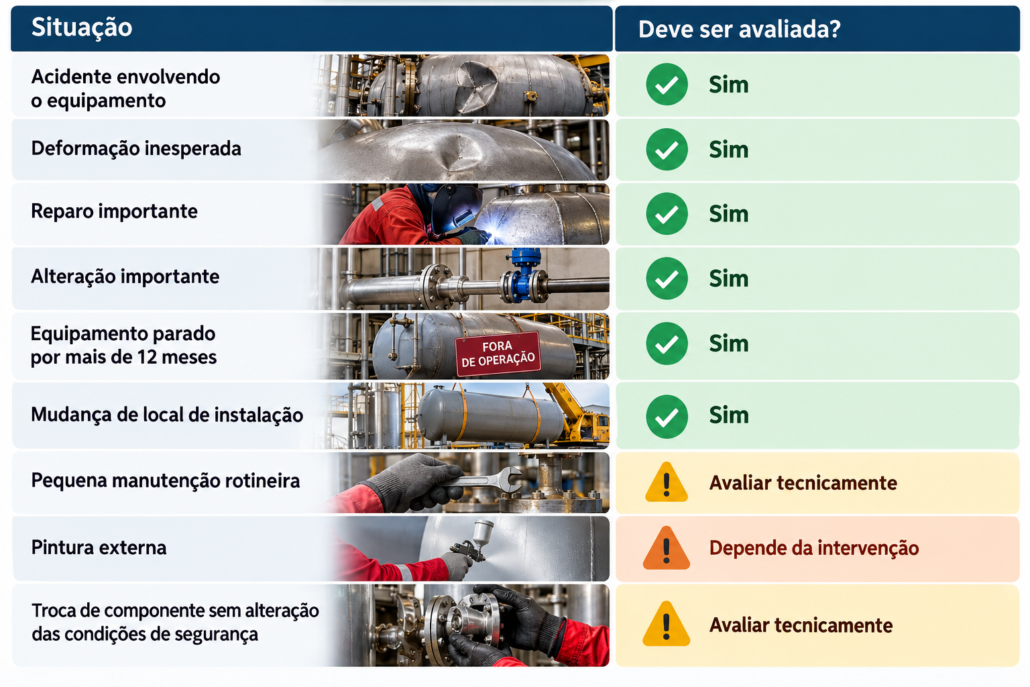

Importante: a tabela é um guia inicial. A decisão sobre a abrangência da inspeção deve considerar o equipamento, a ocorrência e a avaliação do profissional responsável.

A inspeção extraordinária não possui necessariamente um único roteiro aplicável a todos os casos.

A abrangência deve ser definida de acordo com o motivo que levou à necessidade da inspeção.

Dependendo da situação, podem ser avaliados:

Documentação

• prontuário;
• desenhos;
• memorial de cálculo;
• histórico de inspeções;
• registros de manutenção;
• relatórios anteriores;
• documentação de reparos;
• PAR, quando aplicável.

Condição física

Podem ser avaliados:

• costado;
• tampos;
• bocais;
• soldas;
• suportes;
• acessórios;
• conexões;
• regiões que sofreram intervenção;
• áreas afetadas pelo evento.

Espessura

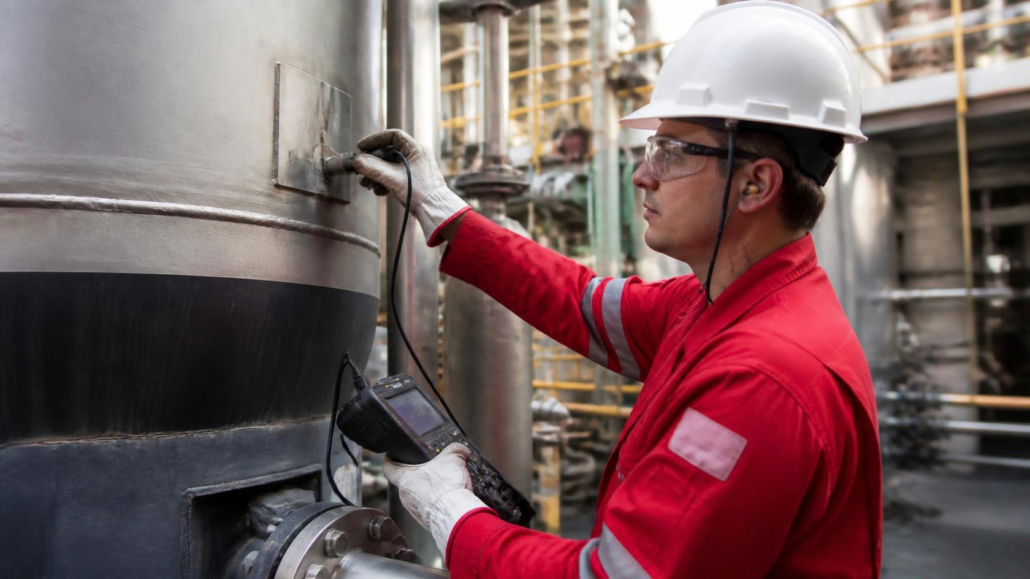

A medição de espessura por ultrassom pode ser utilizada para verificar a condição atual de regiões submetidas à pressão.

A estratégia de medição deve considerar o equipamento, seu histórico, os mecanismos de deterioração e as regiões críticas.

Uma medição isolada não deve ser interpretada fora do contexto da avaliação de integridade.

Ensaios não destrutivos

Dependendo da ocorrência, podem ser necessários ensaios como:

• líquido penetrante;
• partículas magnéticas;
• ultrassom;
• inspeção visual;
• outros END aplicáveis.

A escolha depende do tipo de dano que se pretende investigar.

Pode, dependendo da situação e da avaliação técnica.

O teste hidrostático não deve ser tratado como uma etapa obrigatória e automática para toda inspeção extraordinária.

A necessidade deve ser definida pelo profissional responsável, considerando:

• natureza do reparo;
• condição do equipamento;
• requisitos aplicáveis;
• histórico;
• documentação;
• tipo de intervenção;
• critérios do código de projeto.

Por isso, antes de programar uma parada simplesmente para executar um teste, é importante realizar a avaliação técnica adequada.

Esse é um dos pontos mais importantes da inspeção.

Imagine que durante a inspeção sejam encontrados pontos com redução de espessura.

A conclusão não deve ser simplesmente:

“A chapa está mais fina, então o equipamento precisa ser descartado.”

Também não deve ser:

“Ainda tem bastante espessura, então está tudo certo.”

É necessário avaliar tecnicamente o resultado.

Entre os fatores que podem ser considerados estão:

• espessura medida;
• espessura mínima admissível;
• material;
• geometria;
• pressão;
• temperatura;
• código de projeto;
• eficiência de juntas;
• localização da perda;
• extensão da perda;
• mecanismo de deterioração;
• histórico de espessuras;
• taxa de corrosão;
• PMTA;
• vida remanescente, quando aplicável.

A própria Tercal destaca em seu conteúdo técnico que a avaliação de espessura deve ser relacionada ao histórico, mecanismo de dano e demais critérios aplicáveis.

Sim.

Quando existem alterações significativas, perda de espessura ou divergências entre a documentação e a condição real do equipamento, pode ser necessária uma avaliação da Pressão Máxima de Trabalho Admissível (PMTA).

A PMTA não deve ser determinada simplesmente olhando a pressão que o equipamento normalmente utiliza.

Sua avaliação pode envolver:

• material;
• espessura;
• geometria;
• diâmetro;
• temperatura;
• pressão;
• eficiência das juntas;
• código de projeto;
• condição atual;
• mecanismos de deterioração.

A Tercal realiza, conforme a necessidade técnica, recálculo da PMTA de acordo com a norma de fabricação.

Esse é um ponto importante para as empresas.

A inspeção extraordinária não deve ser encarada apenas como:

“Preciso de um documento para liberar o equipamento.”

O objetivo principal é avaliar se o equipamento continua apresentando condições adequadas de segurança após determinada ocorrência, intervenção ou mudança.

Dependendo do caso, o trabalho pode envolver:

Inspeção

→

Identificação de danos

→

Ensaios

→

Avaliação de integridade

→

Cálculos de engenharia

→

Reparos ou adequações

→

Nova verificação

→

Documentação

→

Liberação técnica, quando aplicável

Esse processo é especialmente importante quando o equipamento sofreu uma intervenção relevante.

Essa decisão pode criar um risco técnico e operacional desnecessário.

Imagine um vaso que sofreu um impacto durante uma movimentação.

Visualmente, ele parece normal.

A empresa decide colocá-lo novamente em funcionamento.

Porém, uma inspeção mais detalhada poderia identificar uma deformação localizada, alteração em uma região soldada ou outro dano que merecesse avaliação.

É justamente por isso que a inspeção extraordinária existe.

Ela permite que uma ocorrência relevante seja analisada antes que o equipamento retorne à condição normal de operação.

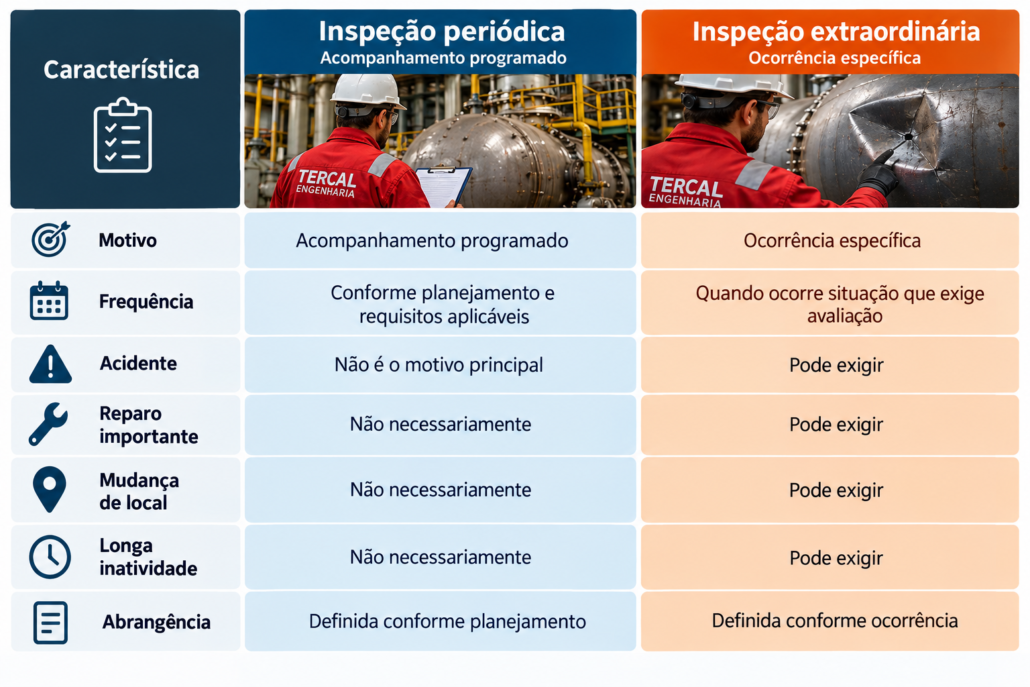

As duas não devem ser confundidas.

A NR-13 estabelece que a inspeção periódica ocorre durante a vida útil do equipamento, com critérios e periodicidades definidos pelo profissional responsável e respeitando os intervalos máximos aplicáveis.

A inspeção de segurança dos equipamentos abrangidos pela NR-13 deve ser realizada sob responsabilidade de Profissional Legalmente Habilitado (PLH), conforme os requisitos aplicáveis.

Além da inspeção propriamente dita, determinadas avaliações podem exigir conhecimentos específicos de engenharia, cálculos, ensaios e análise documental.

Por isso, é importante contratar uma empresa que tenha estrutura técnica compatível com o serviço.

A NR-13 estabelece que os vasos de pressão devem ser submetidos a inspeções de segurança inicial, periódica e extraordinária.

Durante a inspeção, podem ser realizados exames e testes adequados para avaliar a integridade estrutural do equipamento.

A norma define exame interno como a avaliação das superfícies e componentes internos para detecção de pontos de corrosão, trincas, incrustações, depósitos e outras descontinuidades, com emprego de ensaios e testes apropriados quando necessário.

Portanto, a avaliação de espessura pode fazer parte de uma estratégia mais ampla de acompanhamento da integridade do vaso.

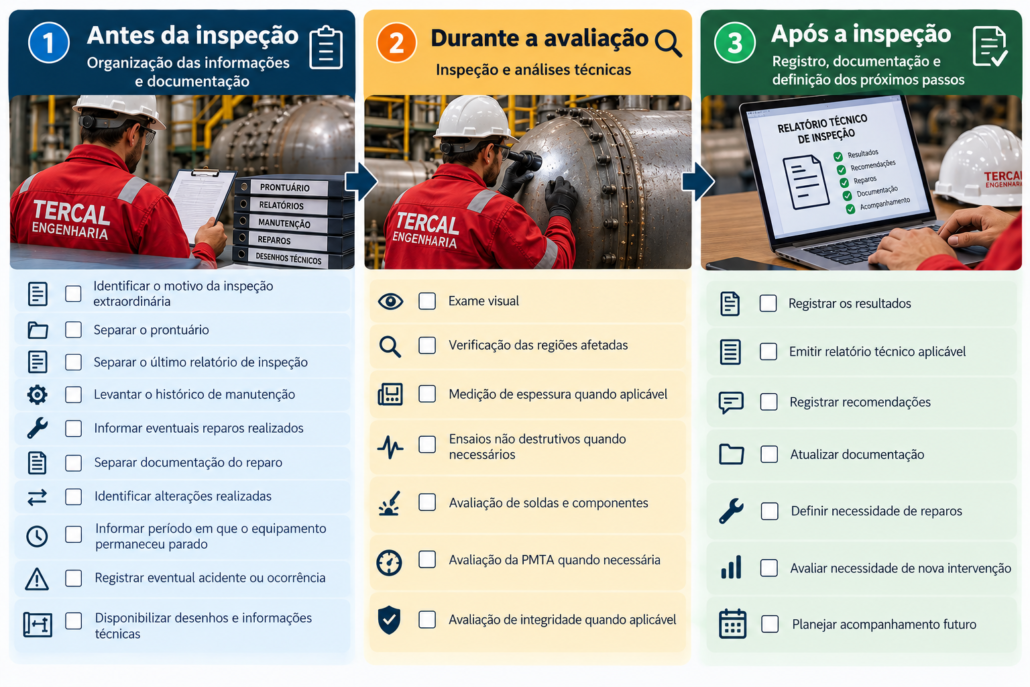

Para facilitar uma inspeção extraordinária, a empresa deve reunir, quando disponíveis:

• prontuário do equipamento;
• desenho;
• placa de identificação;
• memorial de cálculo;
• relatório da última inspeção;
• registros de manutenção;
• histórico de espessuras;
• certificados de calibração;
• documentação de reparos;
• PAR, quando aplicável;
• registros do acidente ou ocorrência;
• fotos do equipamento;
• informações sobre as condições de operação.

Quanto melhor for a documentação disponível, mais informações o profissional terá para realizar a avaliação.

Um dos principais erros encontrados na gestão de equipamentos industriais é tratar a inspeção extraordinária como uma simples formalidade documental.

Não é.

Quando um equipamento sofre um acidente, reparo importante, alteração, longo período de inatividade ou mudança de instalação, existe uma mudança no contexto em que aquele equipamento está operando.

Por isso, a pergunta correta não deve ser apenas:

“Preciso emitir um novo laudo?”

A pergunta deve ser:

“O que mudou no equipamento e quais verificações são necessárias para demonstrar que ele continua adequado para operar?”

Essa mudança de abordagem torna a gestão de integridade muito mais eficiente.

A Tercal Engenharia atua na inspeção NR-13 de vasos de pressão, incluindo avaliações relacionadas a situações extraordinárias.

Entre os serviços que podem fazer parte da avaliação estão:

• inspeção visual;
• inspeção interna e externa;
• medição de espessura por ultrassom;
• ensaios não destrutivos;
• avaliação de integridade;
• avaliação de PMTA;
• recálculo de PMTA;
• teste hidrostático, quando tecnicamente aplicável;
• teste de estanqueidade;
• calibração de válvulas de segurança;
• calibração de manômetros;
• elaboração e reconstituição de prontuário;
• elaboração de PAR;
• emissão de relatório técnico;
• emissão de ART.

A Tercal já atua com inspeção de vasos de pressão, incluindo avaliação de documentação, PMTA, espessura, dispositivos de segurança e emissão de relatório técnico.

Se seu vaso de pressão:

• sofreu um acidente;
• passou por um reparo importante;
• sofreu alteração;
• ficou parado por mais de 12 meses;
• mudou de local;
• apresentou deformação;
• apresentou vazamento;
• sofreu perda de espessura;
• ou passou por outra ocorrência que possa afetar sua condição de segurança,

não trate a situação apenas como uma manutenção comum.

Solicite uma avaliação técnica.

📞 Telefone: (12) 3958-1661
📱 WhatsApp: (12) 98161-1944
📧 E-mail: comercial@tercal.com.br

👉 Fale com a Tercal Engenharia e solicite um orçamento para inspeção extraordinária NR-13.

Quando é necessária uma inspeção extraordinária em vaso de pressão?

Entre as situações previstas estão acidentes ou ocorrências que comprometam a segurança, reparos ou alterações importantes, retorno à operação após mais de 12 meses de inatividade e mudança do local de instalação, conforme os critérios da NR-13.

Um reparo sempre exige inspeção extraordinária?

Não necessariamente. É preciso avaliar a natureza e a importância do reparo e se ele pode alterar a condição de segurança do equipamento.

Todo reparo exige PAR?

A necessidade de PAR depende da natureza da alteração ou reparo e dos requisitos técnicos aplicáveis. A intervenção deve ser avaliada antes de sua execução.

O teste hidrostático é obrigatório em toda inspeção extraordinária?

Não deve ser considerado automaticamente obrigatório em todos os casos. A necessidade deve ser definida tecnicamente conforme a situação do equipamento e os requisitos aplicáveis.

Um vaso que ficou parado por mais de um ano pode voltar a operar normalmente?

Antes da recolocação em funcionamento, a NR-13 prevê inspeção extraordinária para vaso que permaneceu inativo por mais de 12 meses.

A mudança de local exige inspeção extraordinária?

A NR-13 prevê inspeção extraordinária quando houver alteração do local de instalação do vaso de pressão, exceto para vasos móveis.

A inspeção extraordinária substitui a inspeção periódica?

Não. São situações distintas e devem ser analisadas conforme os requisitos aplicáveis ao equipamento.

A inspeção extraordinária pode exigir medição de espessura?

Sim. A medição de espessura pode fazer parte da avaliação quando for tecnicamente necessária para verificar a condição do equipamento.

A Tercal realiza inspeção extraordinária em todo o Brasil?

A Tercal Engenharia atua com serviços de inspeção e integridade de equipamentos industriais, atendendo clientes em diferentes regiões do Brasil.

• calibração de válvula de segurança
• laudo NR-13
• prontuário do vaso de pressão
• inspeção de equipamentos NR-13
• Projeto de Alteração e Reparo (PAR)
• PMTA

ABRAMAN Associação Brasileira de Manutenção e Gestão de Ativos  ABM Associação Brasileira de Metalurgia, Materiais e Mineração  ABNT Associação Brasileira de Normas Técnicas  ABENDI Associação Brasileira de Ensaio Não Destrutivos e Inspeção  IBP Instituto Brasileiro de Petróleo, Gás e Bicombustíveis  ANP Agencia Nacional de Petróleo, Gás Natural e Bicombustíveis  Ministério do Trabalho e Emprego – MTE  CREA SP Conselho Regional de Engenharia e Agronomia do Estado de São Paulo CONFEA – Conselho Federal de Engenharia e Agronomia
