API 653: Guia Completo para Inspeção de Tanques de Armazenamento

A API 653 é o padrão do American Petroleum Institute destinado à inspeção, reparo, alteração e reconstrução de tanques de armazenamento acima do solo. Sua aplicação está relacionada à avaliação da condição dos tanques existentes e à sua adequação para continuidade em serviço. A inspeção pode envolver avaliação de espessura, fundo, costado, teto, soldas, fundação, acessórios e outros componentes, conforme o tipo de tanque e as condições encontradas. A API 653 não substitui requisitos legais brasileiros, como a NR-13, quando aplicáveis.

A Tercal Engenharia atua com inspeções industriais, Inspeção NR-13, inspeção de vasos de pressão, tubulações e tanques, medição de espessura por ultrassom, ensaios não destrutivos e serviços relacionados à integridade mecânica.

Nossa equipe pode avaliar as características da sua instalação e identificar os serviços técnicos necessários para apoiar uma gestão mais segura e eficiente dos seus equipamentos.

Solicite uma avaliação técnica.

📧 comercial@tercal.com.br

📞 (12) 3958-1661

📱 WhatsApp: (12) 98161-1944

A API 653 – Tank Inspection, Repair, Alteration, and Reconstruction é um padrão do American Petroleum Institute voltado aos tanques de armazenamento existentes.

O documento estabelece critérios relacionados à:

• inspeção;
• avaliação;
• reparo;
• alteração;
• reconstrução;
• manutenção da integridade;
• continuidade operacional.

A API descreve a certificação API 653 como voltada a profissionais que possuem conhecimento relacionado à inspeção e reparo de tanques de armazenamento acima do solo.

Isso mostra que a API 653 não deve ser entendida simplesmente como um “checklist de tanque”.

Ela está relacionada à gestão da integridade do equipamento durante sua vida operacional.

A principal finalidade é fornecer critérios para avaliar a condição de tanques existentes e determinar quais ações podem ser necessárias para preservar sua integridade.

Durante sua vida útil, um tanque pode sofrer:

• corrosão;
• perda de espessura;
• deformações;
• trincas;
• deterioração de soldas;
• problemas na fundação;
• deterioração do fundo;
• problemas em teto e selos;
• vazamentos;
• alterações de serviço.

A inspeção permite identificar essas condições e fornecer informações para decisões de engenharia.

Não é esse o foco principal.

A API 653 está direcionada à inspeção, reparo, alteração e reconstrução de tanques existentes.

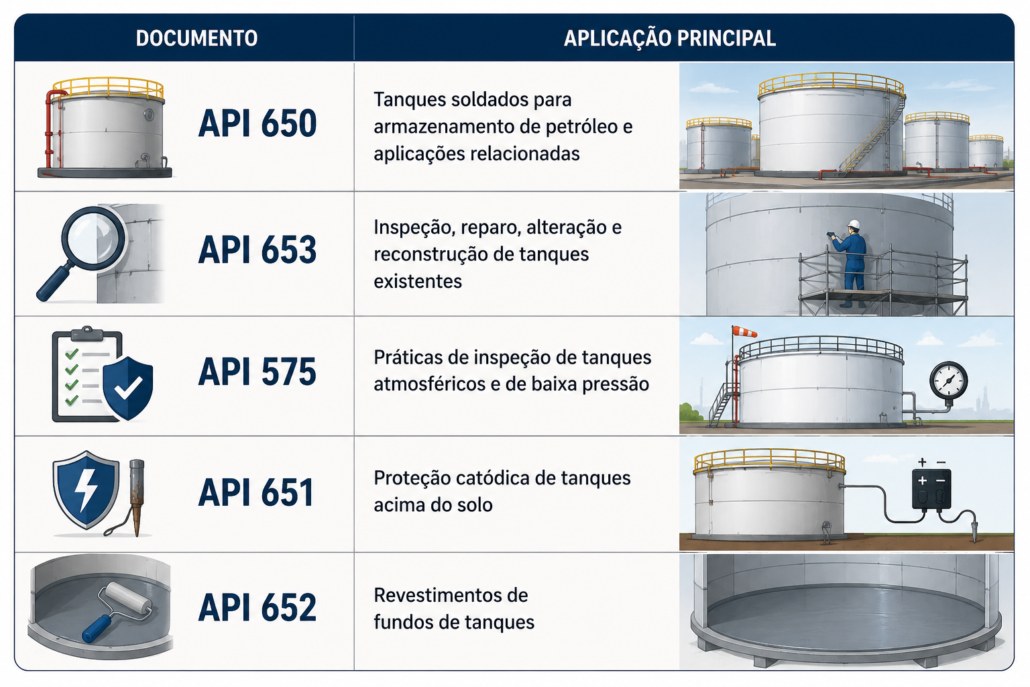

Para compreender melhor a diferença, podemos pensar assim:

A documentação atual da API para a certificação de inspetores API 653 relaciona justamente API 575, API 576, API 577, API 650, API 651, API 652 e API 653 entre as referências utilizadas.

A aplicação depende do tipo, construção, serviço e características do equipamento.

Entre os exemplos de tanques industriais que podem demandar avaliações relacionadas a esse universo estão:

• tanques de armazenamento de produtos;
• tanques de petróleo;
• tanques de derivados;
• tanques de produtos químicos;
• tanques de matérias-primas;
• tanques de armazenamento em plantas industriais.

É importante não concluir que todo tanque existente automaticamente está dentro do escopo da API 653.

O enquadramento deve ser avaliado tecnicamente.

Uma inspeção pode envolver diferentes componentes e técnicas.

De forma simplificada:

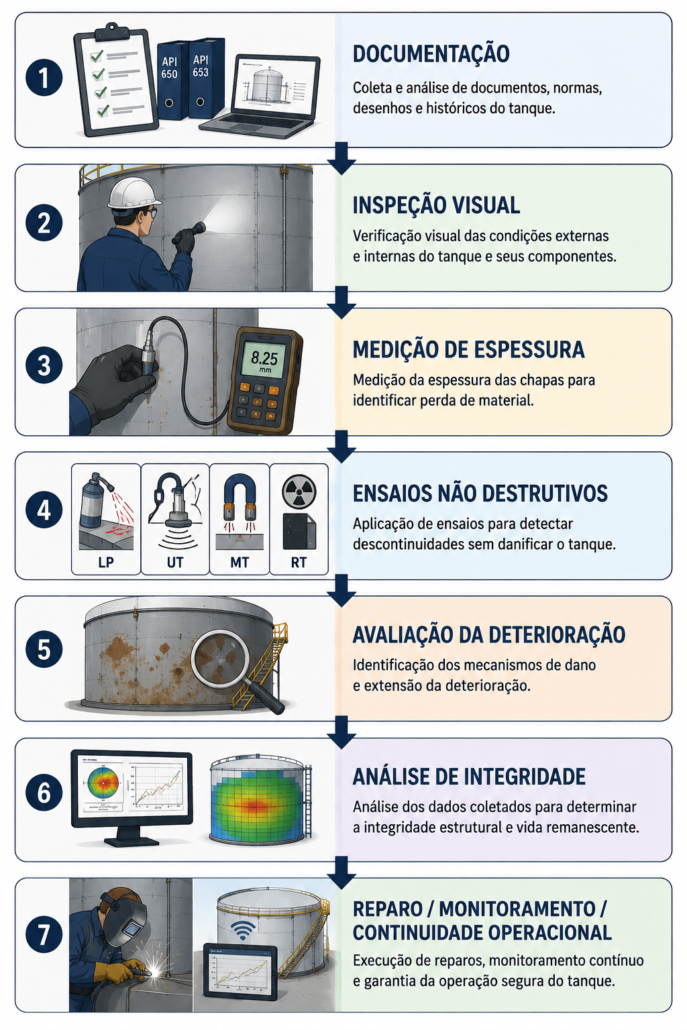

Documentação → inspeção visual → medições → ensaios → avaliação dos resultados → análise da integridade → recomendações

O escopo exato depende das características do tanque, seu histórico, condição e objetivo da inspeção.

Antes de iniciar uma avaliação, é importante conhecer o histórico do equipamento.

Podem ser analisados documentos como:

• projeto;
• desenhos;
• especificações;
• histórico de inspeções;
• relatórios anteriores;
• registros de reparos;
• histórico de vazamentos;
• alterações realizadas;
• dados operacionais;
• registros de manutenção.

Quanto melhor o histórico, melhor tende a ser a capacidade de compreender a evolução da condição do tanque.

A inspeção visual é uma das primeiras ferramentas utilizadas.

O profissional pode observar:

• corrosão;
• deformações;
• vazamentos;
• trincas aparentes;
• deterioração de revestimentos;
• condições de soldas;
• estado do teto;
• condições do costado;
• acessórios;
• fundação;
• conexões;
• escadas e plataformas.

A inspeção visual não substitui os ensaios necessários, mas pode identificar regiões que merecem investigação mais aprofundada.

A perda de espessura é um dos principais mecanismos de deterioração que podem afetar tanques metálicos.

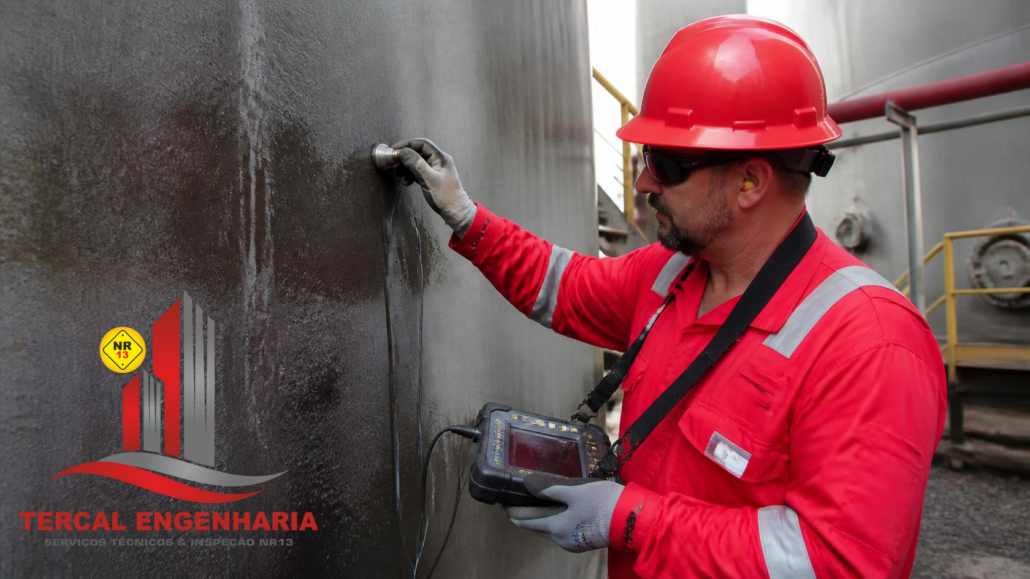

A medição de espessura por ultrassom permite obter informações sobre a espessura atual do material em pontos selecionados.

Essas informações podem ser comparadas com:

• espessura original;
• medições anteriores;
• espessura mínima requerida;
• taxa de corrosão;
• histórico de deterioração.

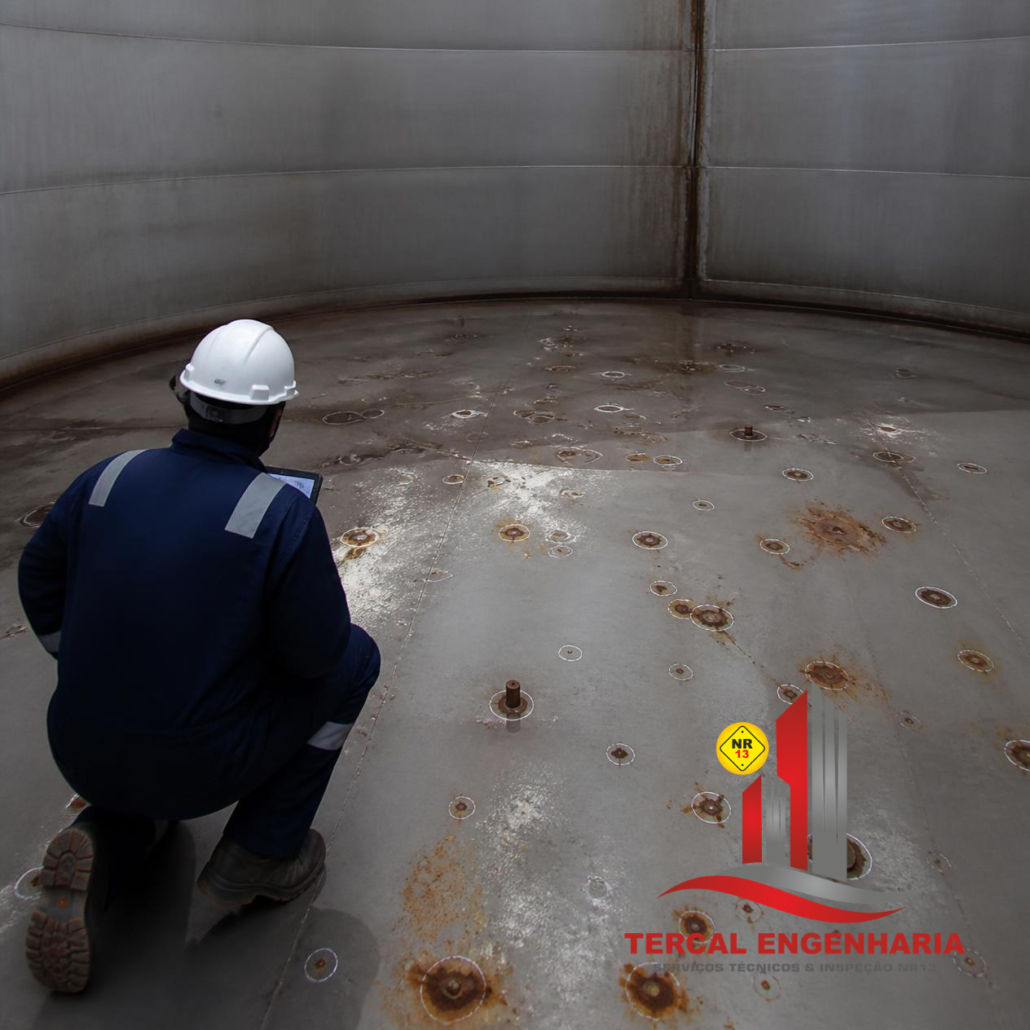

O fundo é uma região particularmente importante na avaliação da integridade.

Dependendo das condições, podem existir mecanismos como:

• corrosão interna;
• corrosão externa;
• corrosão localizada;
• perda de espessura;
• vazamentos;
• deterioração associada à fundação.

A avaliação do fundo pode exigir diferentes técnicas de inspeção e ensaios, conforme as características do tanque.

O costado é responsável por conter o produto armazenado e deve ser avaliado quanto à sua condição estrutural.

Entre os aspectos que podem ser analisados estão:

• espessura das chapas;
• corrosão;
• deformações;
• soldas;
• trincas;
• verticalidade;
• condições das conexões.

A perda de espessura deve ser analisada considerando os critérios técnicos aplicáveis.

O teto também deve fazer parte da avaliação.

Dependendo do tipo de tanque, podem ser observados:

• corrosão;
• deformações;
• condição estrutural;
• soldas;
• drenagem;
• acessórios;
• selos;
• elementos de sustentação.

Tanques com diferentes configurações de teto possuem diferentes particularidades de inspeção.

Um erro comum é concentrar toda a atenção no tanque metálico e esquecer a fundação.

A condição da base pode influenciar diretamente a integridade do equipamento.

Devem ser observadas condições como:

• recalques;
• fissuras;
• deterioração;
• drenagem inadequada;
• deslocamentos;
• problemas de apoio.

Uma alteração significativa na fundação pode provocar consequências sobre a estrutura do tanque.

A escolha dos ensaios depende do mecanismo de dano e do objetivo da inspeção.

Entre as técnicas que podem ser utilizadas estão:

Ultrassom

Pode ser utilizado para medição de espessura e outras aplicações específicas.

Partículas magnéticas

Pode auxiliar na identificação de determinadas descontinuidades em materiais ferromagnéticos.

Líquido penetrante

O ensaio por líquido penetrante Pode identificar determinadas descontinuidades abertas à superfície em materiais compatíveis.

Inspeção visual

Fundamental para identificar condições superficiais, deformações e outras anomalias.

Testes de estanqueidade

Podem ser empregados conforme o objetivo e procedimento aplicável.

Vacuum Box

Pode ser utilizado em aplicações específicas para verificar determinadas condições de estanqueidade em soldas e fundos de tanques.

A seleção deve ser realizada por profissional competente considerando o objetivo da inspeção e as características do equipamento.

A corrosão é uma das principais preocupações relacionadas à integridade de tanques metálicos.

Ela pode ocorrer em diferentes regiões:

• fundo;
• costado;
• teto;
• estruturas;
• conexões.

Além disso, a corrosão pode ser:

• uniforme;
• localizada;
• em pites;
• associada a condições ambientais;
• associada ao produto armazenado.

Por isso, não basta verificar apenas uma espessura.

É necessário entender onde a deterioração está ocorrendo e como ela está evoluindo.

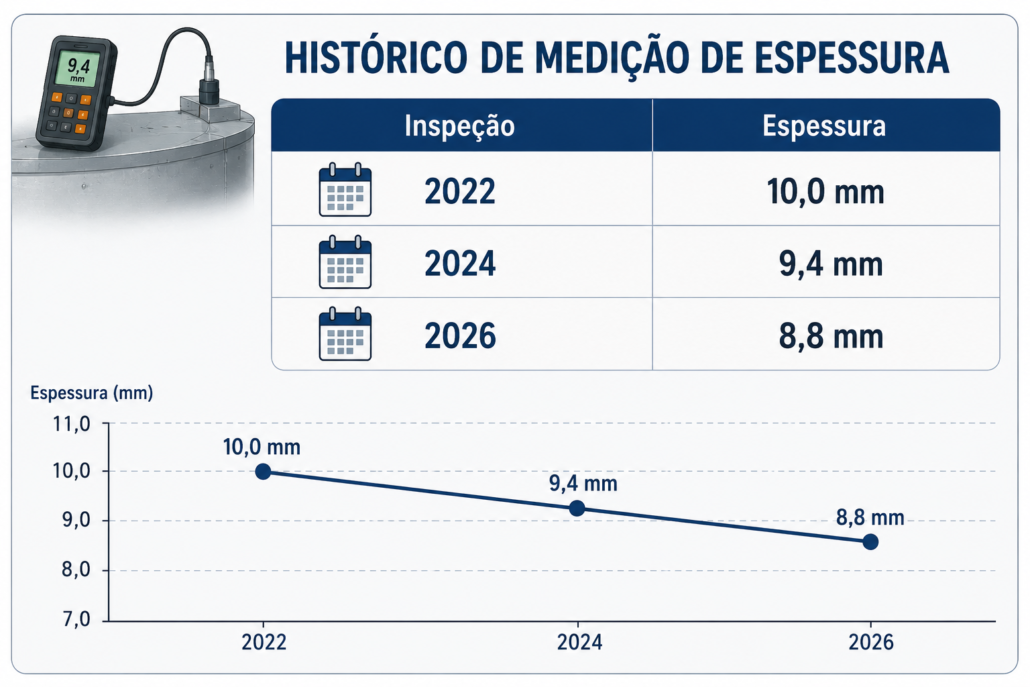

Imagine um ponto do tanque que apresentou:

Existe uma redução progressiva.

O histórico permite que o engenheiro avalie a evolução da perda de material e faça as análises necessárias.

É por isso que guardar os relatórios antigos é tão importante.

A própria documentação de conhecimento da API 653 inclui cálculo de perda de metal, avaliação de espessura e integridade do tanque entre os conhecimentos esperados para inspetores.

Uma inspeção pode identificar uma condição que exige reparo.

Dependendo da situação, podem existir intervenções relacionadas a:

• substituição de chapas;
• reparo de soldas;
• reparo do fundo;
• reparo do teto;
• reforço;
• reparo de componentes;
• alteração de conexões.

A execução do reparo precisa seguir os requisitos técnicos aplicáveis.

Não é recomendável simplesmente “soldar uma chapa” sobre uma região deteriorada sem uma avaliação técnica adequada.

Uma alteração pode modificar características importantes do equipamento.

Por exemplo:

• mudança de conexão;
• modificação estrutural;
• alteração de componentes;
• mudança de serviço;
• alterações que afetem condições de operação.

A alteração deve ser avaliada tecnicamente antes de ser executada.

Em determinadas situações, um tanque pode exigir uma reconstrução parcial ou significativa.

A API 653 contempla também esse universo de reconstruction.

A documentação da API para certificação de inspetores inclui conhecimentos relacionados a inspeção, reparo, alteração e reconstrução de tanques existentes.

Uma das perguntas mais importantes depois de uma inspeção é:

O tanque pode continuar operando?

Essa resposta não deve ser dada apenas olhando visualmente para o equipamento.

É necessário considerar os resultados obtidos e os critérios técnicos aplicáveis.

Podem ser avaliados:

• espessuras;
• corrosão;
• integridade estrutural;
• condição das soldas;
• fundação;
• teto;
• fundo;
• histórico;
• condições de operação.

A documentação da API 653 destaca entre os conhecimentos do inspetor a avaliação da suitability for continued service, ou adequação para continuidade em serviço.

Esse é outro ponto importante para empresas brasileiras.

API 653 e NR-13 não são a mesma coisa.

A API 653 é um padrão técnico do American Petroleum Institute.

A NR-13 é uma Norma Regulamentadora brasileira.

Portanto, quando um tanque estiver dentro do campo de aplicação da NR-13, os requisitos da legislação brasileira precisam ser observados.

A utilização da API 653 não elimina automaticamente as obrigações estabelecidas pela NR-13.

Na prática, a empresa pode precisar trabalhar com diferentes referências técnicas simultaneamente.

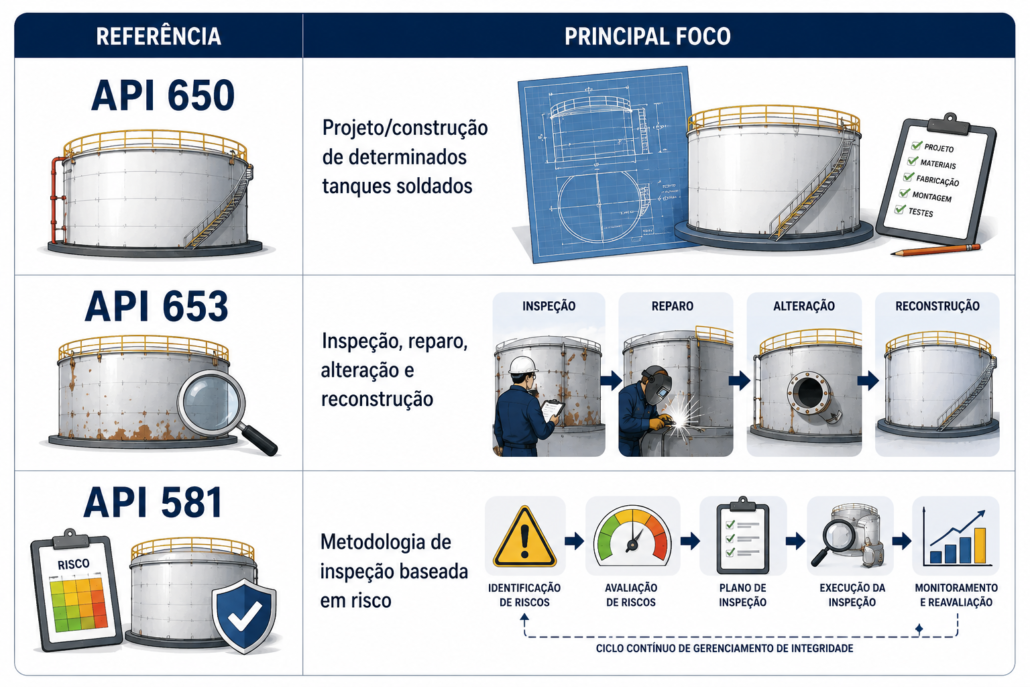

Essas três referências podem aparecer juntas em uma estratégia de integridade, mas possuem funções diferentes.

Essas três referências podem aparecer juntas em uma estratégia de integridade, mas possuem funções diferentes.

Isso permite construir uma estratégia mais ampla:

Projeto → Construção → Operação → Inspeção → Avaliação de risco → Reparo → Continuidade

A API 581, que abordamos em nosso conteúdo sobre RBI, pode ser utilizada para estruturar avaliações de risco.

Nesse contexto, informações obtidas durante a inspeção de tanques podem contribuir para a compreensão da condição do ativo.

Por exemplo:

Histórico de espessura + corrosão + produto armazenado + consequência de falha + condição operacional

podem ser importantes em uma estratégia de gestão baseada em risco.

Durante uma inspeção podem ser identificadas condições como:

Corrosão localizada

Regiões específicas apresentam perda de material mais acentuada.

Perda generalizada de espessura

A deterioração ocorre em uma área mais ampla.

Deformações

Podem estar relacionadas a condições estruturais, operação ou fundação.

Trincas

Exigem avaliação adequada para determinar sua natureza e relevância.

Vazamentos

Podem indicar perda de integridade ou problemas de estanqueidade.

Deterioração da fundação

Pode afetar o comportamento estrutural do tanque.

Deterioração de soldas

Pode exigir ensaios complementares.

1. Corrosão visível e intensa.

2. Vazamentos.

3. Deformações no costado.

4. Recalques ou alterações na fundação.

5. Histórico de reparos sem documentação adequada.

6. Ausência de histórico de inspeções.

7. Redução significativa de espessura.

Se qualquer uma dessas condições for identificada, a empresa deve buscar uma avaliação técnica adequada.

Um tanque pode parecer visualmente em boas condições e, ainda assim, apresentar perda de espessura ou deterioração em regiões que não são perceptíveis externamente.

Por isso, inspeção visual e medição não são concorrentes: são complementares.

A inspeção visual ajuda a identificar sinais e direcionar a investigação.

As medições e ensaios fornecem dados objetivos para a avaliação da condição do equipamento.

É a combinação dessas informações que permite uma análise de integridade mais consistente.

Uma boa preparação pode seguir este roteiro:

1. Levantar o histórico

Reunir projetos, relatórios e registros anteriores.

2. Conhecer o produto armazenado

Avaliar características que possam influenciar a deterioração.

3. Avaliar as condições operacionais

Pressão, temperatura, ciclos e demais condições relevantes.

4. Planejar a inspeção

Definir regiões e técnicas.

5. Executar a inspeção

Realizar inspeções visuais, medições e ensaios.

6. Analisar os resultados

Comparar os dados com critérios aplicáveis.

7. Registrar as não conformidades

Documentar as condições encontradas.

8. Definir recomendações

Estabelecer as ações técnicas necessárias.

9. Acompanhar

Manter o histórico atualizado para as próximas inspeções.

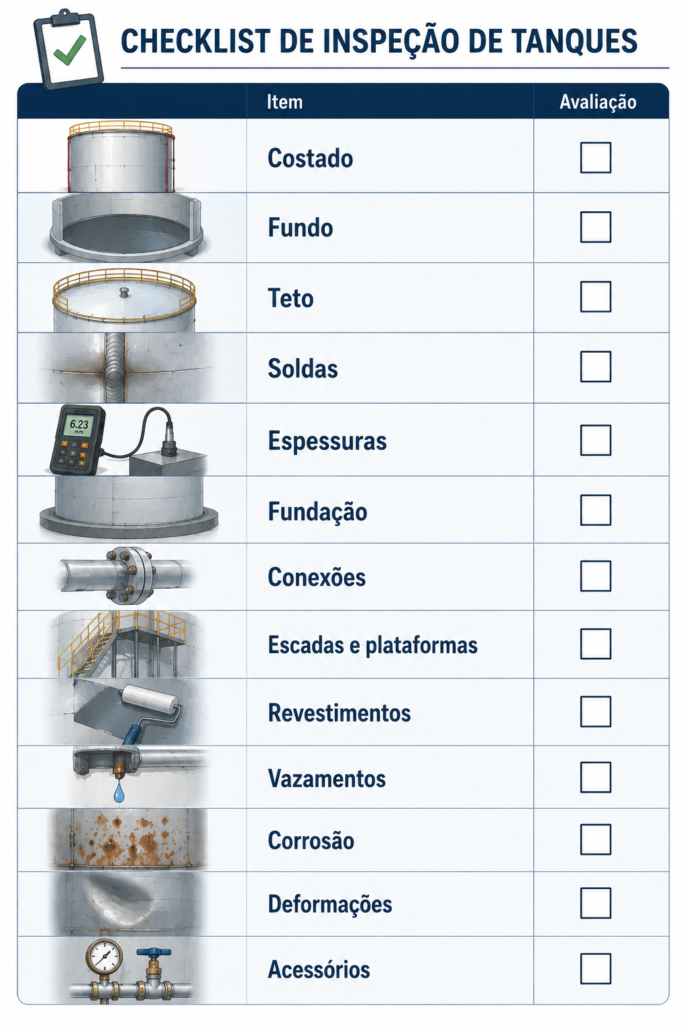

Antes de uma inspeção de tanque, verifique:

☐ Projeto/documentação disponível
☐ Histórico de inspeções
☐ Histórico de reparos
☐ Dados operacionais
☐ Produto armazenado identificado
☐ Relatórios de espessura anteriores
☐ Registros de vazamentos
☐ Alterações realizadas
☐ Informações sobre revestimento
☐ Informações sobre fundação

A API possui um programa específico de certificação para API 653 Aboveground Storage Tank Inspector.

A própria API informa que a certificação busca identificar profissionais que atendem às qualificações mínimas previstas no padrão API 653. A certificação tem validade de três anos.

Isso, entretanto, não deve ser confundido automaticamente com os requisitos de responsabilidade técnica e habilitação previstos na legislação brasileira.

Em projetos e serviços realizados no Brasil, é necessário verificar as responsabilidades profissionais e os requisitos legais aplicáveis ao serviço.

Tanques possuem diferentes mecanismos de deterioração.

Um profissional precisa saber não apenas encontrar uma anomalia, mas também compreender:

• o que ela pode representar;
• qual ensaio pode ser necessário;
• qual informação precisa ser coletada;
• como registrar o resultado;
• quando uma avaliação adicional é necessária.

Por isso, experiência em inspeção e conhecimento técnico são fatores importantes.

É o padrão do American Petroleum Institute voltado à inspeção, reparo, alteração e reconstrução de tanques de armazenamento existentes.

A API 653 não substitui a legislação brasileira. Sua aplicação deve ser analisada de acordo com o equipamento, contrato, projeto e referências técnicas adotadas.

Não.

São documentos diferentes e possuem finalidades distintas.

Seu foco principal é a inspeção e gestão de tanques existentes.

A API 650 está relacionada ao projeto/construção de determinados tanques soldados, enquanto a API 653 trata da inspeção, reparo, alteração e reconstrução de tanques existentes.

É uma avaliação da condição do tanque baseada nos requisitos e critérios técnicos aplicáveis ao padrão.

Sim. A avaliação da deterioração e perda de espessura é parte importante da integridade de tanques.

A medição de espessura pode ser uma ferramenta importante para avaliar a condição do equipamento, conforme o escopo e o objetivo da inspeção.

Sim. A condição da fundação pode influenciar a integridade e o comportamento estrutural do tanque.

Sim. Reparo, alteração e reconstrução fazem parte do escopo do padrão.

Depende da extensão da deterioração, das características do tanque, das condições de operação e da avaliação técnica realizada.

A Tercal Engenharia atua com inspeções industriais e serviços relacionados à integridade de equipamentos. Para tanques, o escopo deve ser definido conforme as características do equipamento e a necessidade do cliente.

A API 653 é uma referência importante para a gestão da integridade de tanques de armazenamento existentes.

Uma inspeção adequada vai muito além de observar se o tanque apresenta corrosão.

É necessário considerar:

histórico + inspeção visual + espessura + ensaios + mecanismos de dano + fundação + soldas + condições operacionais + avaliação de integridade.

Quando essas informações são organizadas e analisadas corretamente, a empresa consegue tomar decisões mais fundamentadas sobre manutenção, reparo, alteração, monitoramento e continuidade operacional.

A API 653 também se conecta a outras referências importantes, como API 650, API 575, API 651, API 652 e API 581, formando uma estrutura mais completa para gestão da integridade de tanques.

No Brasil, essa avaliação deve ser feita em conjunto com os requisitos legais aplicáveis, incluindo a NR-13 quando o equipamento estiver dentro de seu campo de aplicação.

A Tercal Engenharia atua com inspeções industriais e serviços de engenharia voltados à integridade de equipamentos.

Nossa equipe pode avaliar as características do seu tanque e indicar o escopo técnico adequado de inspeção, incluindo inspeção visual, medição de espessura por ultrassom e ensaios não destrutivos, conforme a necessidade.

Solicite uma avaliação técnica.

📧 comercial@tercal.com.br
📞 (12) 3958-1661
📱 WhatsApp: (12) 98161-1944

• Teste Hidrostático
• Calibração de Válvulas de Segurança
• PAR – Projeto de Alteração e Reparo
• API 570

ABRAMAN Associação Brasileira de Manutenção e Gestão de Ativos  ABM Associação Brasileira de Metalurgia, Materiais e Mineração  ABNT Associação Brasileira de Normas Técnicas  ABENDI Associação Brasileira de Ensaio Não Destrutivos e Inspeção  IBP Instituto Brasileiro de Petróleo, Gás e Bicombustíveis  ANP Agencia Nacional de Petróleo, Gás Natural e Bicombustíveis  Ministério do Trabalho e Emprego – MTE  CREA SP Conselho Regional de Engenharia e Agronomia do Estado de São Paulo CONFEA – Conselho Federal de Engenharia e Agronomia
