A espessura mínima requerida é um parâmetro utilizado para avaliar se determinado componente de um vaso de pressão possui material suficiente para suportar as condições consideradas no projeto ou na avaliação do equipamento.

Ela está relacionada à capacidade estrutural do componente.

Em termos simples:

Espessura existente

versus

Espessura mínima requerida

permite ao profissional responsável avaliar se existe margem suficiente para as condições consideradas.

Mas existe um ponto importante:

Não existe uma única espessura mínima que possa ser aplicada a todos os vasos de pressão.

O valor depende de características como:

• material;
• geometria;
• diâmetro;
• pressão;
• temperatura;
• tipo de componente;
• código de projeto;
• eficiência das juntas;
• condições de operação;
• critérios de avaliação;
• mecanismo de deterioração.

Por isso, simplesmente medir uma chapa e comparar o número com uma tabela genérica pode levar a uma conclusão incorreta.

Não.

Essa é uma das principais diferenças que precisam ser entendidas durante uma inspeção.

Espessura medida

É o valor efetivamente encontrado durante a medição do equipamento.

Por exemplo:

8,2 mm

Espessura nominal

É a espessura prevista originalmente para determinado componente, considerando os dados de fabricação.

Espessura mínima requerida

É o valor mínimo necessário segundo os critérios técnicos aplicáveis àquela condição de projeto ou avaliação.

Espessura mínima medida

É o menor valor encontrado durante determinada campanha de medição.

Esses quatro conceitos não devem ser tratados como sinônimos.

Imagine um vaso de pressão com uma parede que originalmente possuía determinada espessura.

Depois de vários anos de operação, ocorre corrosão.

A espessura diminui.

A pergunta deixa de ser apenas:

“Quanto o vaso perdeu?”

E passa a ser:

“A espessura que restou ainda atende aos critérios técnicos aplicáveis?”

É justamente nesse ponto que a espessura mínima requerida se torna importante.

A avaliação pode envolver:

Espessura atual

↓

Espessura mínima requerida

↓

Condição estrutural

↓

PMTA / condições admissíveis

↓

Decisão técnica

Não existe uma fórmula única para todos os vasos de pressão.

O cálculo depende do componente e do código de projeto ou metodologia aplicável.

Entre as informações que podem ser necessárias estão:

• pressão interna;
• pressão externa, quando aplicável;
• temperatura;
• diâmetro;
• raio;
• material;
• tensão admissível;
• eficiência de solda;
• geometria;
• tipo de tampo;
• condições de projeto.

Por isso, um cálculo correto precisa começar pela identificação do código de projeto e da geometria do componente.

A Tercal informa em seu serviço de laudo NR-13 que realiza cálculo de espessura mínima requerida para a pressão de trabalho atual, considerando a análise dimensional do vaso e os critérios de projeto adotados.

Não necessariamente.

Um vaso de pressão possui diferentes componentes.

Podem existir:

• costado cilíndrico;
• tampos;
• cones;
• bocais;
• flanges;
• reforços;
• componentes soldados.

Cada geometria pode estar sujeita a diferentes critérios de dimensionamento.

Por isso, a avaliação pode precisar considerar cada componente individualmente.

Imagine um componente com:

Espessura medida: 9,0 mm

Espessura mínima requerida: 7,5 mm

Existe uma diferença de:

9,0 − 7,5 = 1,5 mm

Isso indica que a espessura medida está acima do valor mínimo considerado nessa avaliação.

Mas essa diferença não deve ser interpretada isoladamente.

Ainda pode ser necessário avaliar:

• taxa de corrosão;
• histórico;
• extensão da perda;
• localização;
• condições operacionais;
• margem de corrosão;
• mecanismo de dano;
• estabilidade estrutural.

Portanto:

Estar acima da espessura mínima requerida não significa que a análise terminou.

Os termos podem aparecer em diferentes contextos técnicos e documentos.

É importante verificar qual metodologia e qual critério estão sendo utilizados na avaliação.

De forma prática, o profissional precisa saber qual é o limite técnico adotado para comparar com a espessura efetivamente encontrada.

O erro seria utilizar um valor de referência sem saber:

• de onde ele veio;
• qual código foi utilizado;
• qual componente está sendo avaliado;
• quais condições foram consideradas.

A relação é direta.

A PMTA – Pressão Máxima de Trabalho Admissível depende, entre outros fatores, das características construtivas e da condição do equipamento.

Quando existe perda de espessura, a capacidade do componente pode ser afetada.

Por isso, em determinadas avaliações, pode ser necessário verificar novamente a PMTA.

A Tercal explica que o cálculo da PMTA pode considerar informações como:

• código de projeto;
• material;
• espessura;
• diâmetro;
• temperatura;
• características construtivas;
• eficiência de soldas;
• condição atual do equipamento.

Assim:

Espessura → capacidade estrutural → PMTA

são conceitos que precisam ser analisados em conjunto.

Leia também: PMTA: O que é a Pressão Máxima de Trabalho Admissível na NR-13?

A corrosão é uma das principais razões pelas quais a espessura de um equipamento pode diminuir ao longo do tempo.

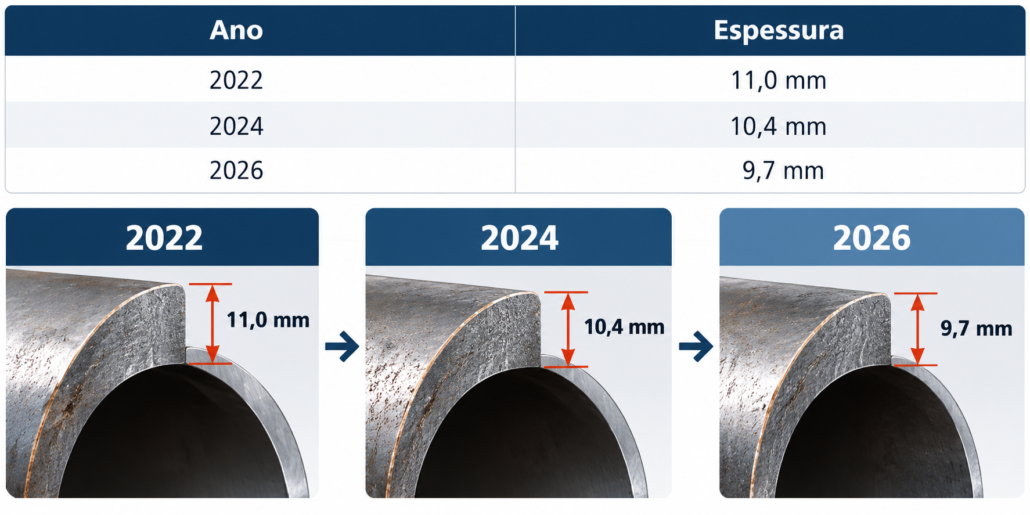

Imagine:

Existe uma tendência de perda de material.

Mas para avaliar o impacto dessa perda, não basta observar que a espessura caiu de 11,0 para 9,7 mm.

É necessário comparar o resultado com:

• espessura mínima requerida;
• taxa de corrosão;
• condições de operação;
• histórico;
• mecanismo de dano.

A Tercal já possui conteúdo específico sobre taxa de corrosão e vida remanescente, que pode complementar esta análise.

Leia também: Taxa de Corrosão em Vasos de Pressão: Como Avaliar a Vida Remanescente

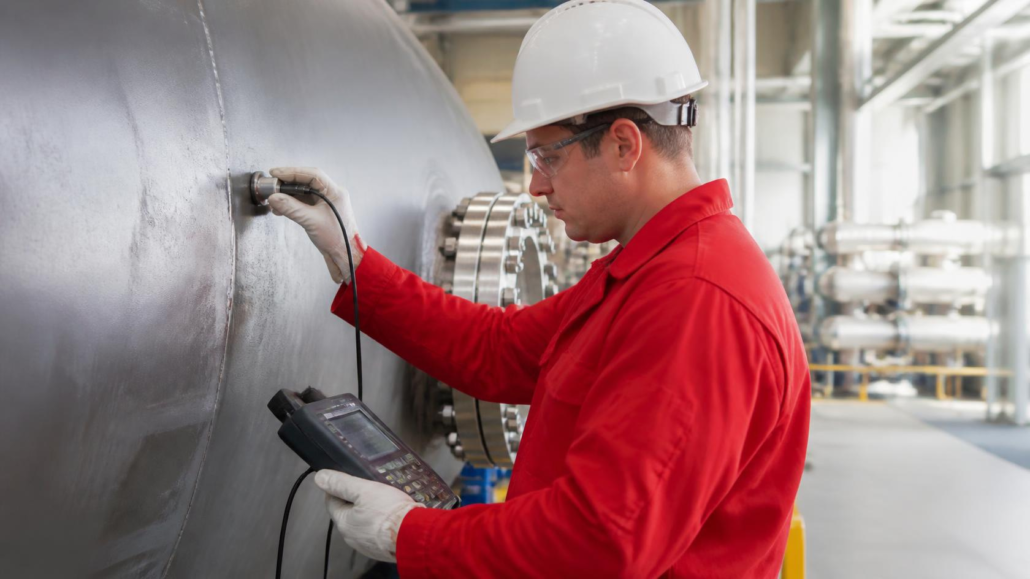

A medição de espessura por ultrassom permite obter dados sobre a espessura atual do material.

Durante uma inspeção, os pontos devem ser selecionados de forma técnica e rastreável.

Podem ser avaliados:

• costado;
• tampos;
• regiões próximas a bocais;
• áreas com histórico de corrosão;
• regiões de maior concentração de tensões;
• pontos críticos definidos no plano de inspeção.

A NR-13 estabelece que programas e planos de inspeção considerem mecanismos de dano previsíveis, entre outros fatores.

A Tercal também destaca a importância de definir corretamente os pontos de medição e manter a rastreabilidade dos resultados ao longo das inspeções.

Ela é um dado muito importante, mas não deve ser analisada isoladamente.

Imagine:

• Ponto A = 7,8 mm
• Ponto B = 8,6 mm
• Ponto C = 9,2 mm

O ponto A apresenta a menor espessura.

Mas ainda precisamos saber:

• onde está localizado;
• qual é a extensão da perda;
• qual é a espessura mínima requerida;
• qual é o mecanismo de dano;
• qual é a taxa de deterioração;
• quais são as condições de operação.

A própria Tercal destaca esse ponto em seu conteúdo sobre pontos de medição: o menor valor não determina sozinho a condição do vaso.

A localização pode alterar significativamente a avaliação.

Uma perda localizada no meio de uma região de casco pode apresentar características diferentes de uma perda próxima a:

• soldas;
• bocais;
• transições geométricas;
• suportes;
• reforços;
• regiões de concentração de tensão.

Por isso, o mapa de espessuras deve preservar a localização das medições.

Não basta registrar:

“Menor espessura: 8,2 mm.”

É muito mais útil saber:

“Menor espessura: 8,2 mm, localizada em determinada região do costado, no ponto identificado no mapa de medição.”

Essa situação exige avaliação técnica.

Não é correto concluir automaticamente que o vaso deve ser descartado.

Dependendo da condição, podem ser avaliadas alternativas como:

• inspeção complementar;
• análise de engenharia;
• avaliação de adequação ao serviço;
• redução das condições de operação;
• reparo;
• substituição de componente;
• reforço;
• substituição do equipamento.

A decisão depende da extensão e natureza do dano e dos critérios técnicos aplicáveis.

Não.

Essa é uma interpretação perigosa e simplista.

A existência de uma espessura abaixo de determinado valor de referência significa que a condição precisa ser avaliada tecnicamente.

O comportamento real depende de diversos fatores.

Entre eles:

• geometria;
• material;
• pressão;
• temperatura;
• localização;
• extensão do dano;
• tipo de deterioração;
• tensões;
• código aplicável.

Uma avaliação de integridade deve transformar o resultado da inspeção em uma conclusão tecnicamente fundamentada.

A ausência de documentação torna a avaliação mais complexa.

A Tercal explica que, quando o prontuário de um vaso de pressão está inexistente ou foi extraviado, pode ser necessária sua reconstituição, incluindo levantamento dimensional, mapa de espessuras, memória de cálculo e outras informações necessárias à avaliação.

Isso é particularmente importante porque, sem informações de projeto, pode ser difícil determinar corretamente:

• material;
• espessura original;
• pressão de projeto;
• PMTA;
• código de fabricação;
• critérios de dimensionamento.

A reconstrução deve ser realizada sob responsabilidade técnica adequada.

Equipamentos antigos podem apresentar uma situação bastante comum:

“O vaso está funcionando há muitos anos e nunca apresentou problema.”

Isso, por si só, não comprova sua condição atual.

Ao longo do tempo, podem ocorrer:

• corrosão;
• fadiga;
• alterações;
• reparos;
• mudanças de processo;
• substituições;
• perda de documentação.

Por isso, equipamentos antigos precisam ser avaliados com base em dados atuais e histórico confiável.

Antes de iniciar o cálculo ou avaliação, procure reunir:

☐ Prontuário do vaso

☐ Desenhos

☐ Código de fabricação

☐ Material

☐ Espessuras originais

☐ Pressão de projeto

☐ Temperatura de projeto

☐ PMTA

☐ Pressão de operação

☐ Histórico de inspeções

☐ Mapas de espessura anteriores

☐ Histórico de corrosão

☐ Reparos realizados

☐ Alterações realizadas

☐ Relatórios de END

☐ Registros de ocorrências

Quanto melhor for a documentação, maior será a quantidade de informações disponíveis para a avaliação.

1. Dados do equipamento

☐ Fabricante

☐ Ano de fabricação

☐ Volume

☐ Diâmetro

☐ Material

☐ Código de projeto

2. Condições de operação

☐ Pressão

☐ Temperatura

☐ Fluido

☐ Ciclos operacionais

3. Inspeção

☐ Exame externo

☐ Exame interno quando aplicável

☐ Medição de espessura

☐ Mapeamento das regiões avaliadas

☐ END complementar quando necessário

4. Engenharia

☐ Espessura mínima requerida

☐ Taxa de corrosão

☐ PMTA

☐ Vida remanescente quando aplicável

☐ Avaliação do mecanismo de dano

5. Conclusão

☐ Condição do equipamento registrada

☐ Recomendações emitidas

☐ Necessidade de reparo avaliada

☐ Próxima inspeção definida

☐ Histórico atualizado

A NR-13 estabelece que os vasos de pressão devem ser submetidos a inspeções de segurança inicial, periódica e extraordinária.

Durante a inspeção, podem ser realizados exames e testes adequados para avaliar a integridade estrutural do equipamento.

A norma define exame interno como a avaliação das superfícies e componentes internos para detecção de pontos de corrosão, trincas, incrustações, depósitos e outras descontinuidades, com emprego de ensaios e testes apropriados quando necessário.

Portanto, a avaliação de espessura pode fazer parte de uma estratégia mais ampla de acompanhamento da integridade do vaso.

Esse é provavelmente o ponto mais importante deste artigo.

Não existe uma tabela universal dizendo:

“Todo vaso de pressão precisa ter pelo menos X milímetros.”

A espessura necessária depende do projeto e das condições consideradas.

Um vaso pode ter:

8 mm

e estar adequado para determinada condição.

Outro equipamento pode exigir:

12 mm

ou outro valor.

O número isolado não é suficiente.

O que importa é a relação entre:

projeto + material + geometria + pressão + temperatura + código + condição atual.

A avaliação pode envolver diferentes etapas, conforme as características do equipamento:

1. Levantamento documental

↓

2. Inspeção visual

↓

3. Medição de espessura por ultrassom

↓

4. END complementar quando necessário

↓

5. Análise das condições atuais

↓

6. Avaliação da espessura mínima requerida

↓

7. Avaliação da PMTA quando aplicável

↓

8. Recomendações técnicas

A Tercal informa em seu escopo de serviços que realiza inspeções NR-13, medição de espessura, END, recálculo de PMTA e elaboração de memoriais de cálculo.

Na prática, uma das perguntas mais comuns durante uma inspeção é:

“Qual é a menor espessura que esse vaso pode ter?”

A resposta não deve ser dada olhando apenas para uma tabela ou para a espessura original da chapa.

É necessário conhecer o equipamento.

Qual é o material?

Qual é o diâmetro?

Qual é a pressão?

Qual é a temperatura?

Qual é o código de projeto?

Qual é a geometria?

Onde está localizada a perda?

Qual é a taxa de corrosão?

Qual é a PMTA?

É a combinação dessas informações que permite uma avaliação tecnicamente consistente.

Por isso, medir a espessura é apenas uma parte do trabalho.

O verdadeiro valor está em transformar a medição em informação para tomada de decisão sobre a integridade do equipamento.

O que é espessura mínima requerida?

É um parâmetro técnico utilizado para avaliar a espessura mínima necessária de determinado componente segundo os critérios de projeto ou avaliação aplicáveis.

A espessura mínima requerida é igual à espessura nominal?

Não. A espessura nominal é um dado de fabricação, enquanto a espessura mínima requerida está relacionada aos critérios técnicos necessários para a condição avaliada.

Como saber a espessura mínima de um vaso de pressão?

É necessário analisar as características do equipamento e aplicar o código de projeto ou metodologia técnica adequada.

A medição de ultrassom determina a espessura mínima requerida?

Não. O ultrassom determina a espessura existente nos pontos avaliados. A espessura mínima requerida é determinada por cálculo ou critérios técnicos aplicáveis.

Se a espessura estiver abaixo do mínimo, o vaso precisa ser descartado?

Não necessariamente. A condição deve ser submetida a uma avaliação técnica para determinar as medidas aplicáveis.

A espessura mínima tem relação com a PMTA?

Sim. A condição de espessura é uma das informações que pode influenciar a avaliação da capacidade de pressão do equipamento.

É possível calcular a espessura mínima sem o prontuário?

Dependendo das informações disponíveis, pode ser necessário realizar levantamento e reconstituição de dados de projeto antes de concluir a avaliação.

A Tercal realiza esse tipo de avaliação?

Sim. A Tercal atua com inspeção NR-13, medição de espessura por ultrassom, ensaios não destrutivos, avaliação de integridade e cálculos técnicos relacionados a vasos de pressão.

Uma redução de espessura não deve ser ignorada, mas também não deve ser interpretada isoladamente.

A Tercal Engenharia pode realizar a inspeção e o levantamento técnico necessários para avaliar a condição atual do equipamento, incluindo:

✔ Inspeção NR-13
✔ Medição de espessura por ultrassom
✔ Mapeamento de espessuras
✔ Ensaios não destrutivos
✔ Avaliação de corrosão
✔ Cálculo de espessura mínima requerida
✔ Recálculo da PMTA quando aplicável
✔ Avaliação de integridade
✔ Relatório técnico

📞 (12) 3958-1661
📱 WhatsApp: (12) 98161-1944
📧 comercial@tercal.com.br

👉 Solicite agora um orçamento para avaliação do seu vaso de pressão.

Atendimento em todo o Brasil.

• calibração de válvula de segurança
• laudo NR-13
• prontuário do vaso de pressão
• inspeção de equipamentos NR-13
• Projeto de Alteração e Reparo (PAR)
• PMTA

ABRAMAN Associação Brasileira de Manutenção e Gestão de Ativos  ABM Associação Brasileira de Metalurgia, Materiais e Mineração  ABNT Associação Brasileira de Normas Técnicas  ABENDI Associação Brasileira de Ensaio Não Destrutivos e Inspeção  IBP Instituto Brasileiro de Petróleo, Gás e Bicombustíveis  ANP Agencia Nacional de Petróleo, Gás Natural e Bicombustíveis  Ministério do Trabalho e Emprego – MTE  CREA SP Conselho Regional de Engenharia e Agronomia do Estado de São Paulo CONFEA – Conselho Federal de Engenharia e Agronomia
