Réplica Metalográfica – RM
Precisa analisar a microestrutura de componentes metálicos sem parar sua operação?
A réplica metalográfica permite diagnósticos precisos, rápidos e sem destruição do material.
👉 Fale com especialistas e garanta inspeções confiáveis para aumentar a segurança e vida útil dos seus equipamentos.
Entre em contato com a Tercal Engenharia:
📞 Telefone: (12) 3958-1661
📱 WhatsApp: (12) 98161-1944
📧 E-mail: comercial@tercal.com.br
Agora, continue a leitura e entenda tudo sobre Réplica Metalográfica.
O que é réplica metalográfica e por que ela é tão importante?
A réplica metalográfica é uma técnica de ensaio não destrutivo utilizada para analisar a microestrutura de materiais metálicos sem a necessidade de remoção de amostras. Na prática, ela permite obter uma cópia fiel da superfície do material, preservando detalhes microscópicos essenciais para avaliação técnica.
Esse método é amplamente aplicado em ambientes industriais onde a integridade estrutural é crítica, como indústrias petroquímicas, geração de energia, mineração e aeroespacial.
A técnica permite “inspeções minuciosas sem danos ao componente original”
Ou seja, além de segura, ela elimina a necessidade de intervenções invasivas.
A TERCAL Conta com os aparelhos para medição de espessura por amostragem, e varredura mais modernos do mercado com calibração INMETRO/RBC que fornecem laudo conforme as normas atuais vigentes solicitam.
A réplica metalográfica ou metalografia não destrutiva é uma técnica que permite a análise da microestrutura de um equipamento, ou componente sem a necessidade de danificá-lo para o ensaio, sendo assim uma técnica de ensaio não destrutivo (END).
A réplica metalográfica, permite que seja registrada a microestrutura do material, a qual será analisada por microscopia eletrônica ou óptica. Esta avaliação também pode ser utilizada para cálculo vida residual de equipamentos.
Como funciona a réplica metalográfica na prática
1. Preparação da superfície
A área analisada passa por lixamento e polimento para remover irregularidades e permitir a visualização da microestrutura real.
2. Limpeza completa
Qualquer contaminante pode comprometer o resultado. Por isso, a limpeza é feita com solventes específicos ou até processos ultrassônicos.
4. Cura e remoção
Após o tempo adequado, o material é removido, carregando consigo a “impressão” da microestrutura.
5. Análise microscópica
A réplica é analisada em microscópio, permitindo identificar:
- Fases metalúrgicas
- Tamanho de grão
- Trincas e microfissuras
- Corrosão e degradação
- Alterações por tratamento térmico
Esse processo permite uma avaliação extremamente detalhada sem comprometer o equipamento.
Principais vantagens da réplica metalográfica
A utilização da réplica metalográfica traz benefícios diretos para operação, manutenção e engenharia:
✔️ Método não destrutivo
Permite inspeção sem corte ou remoção de material.
✔️ Redução de custos operacionais
Evita desmontagens, paradas longas e substituição desnecessária de componentes.
✔️ Monitoramento contínuo
Possibilita análises periódicas para acompanhar evolução de danos.
✔️ Alta precisão técnica
Permite avaliação detalhada da microestrutura com confiabilidade.
✔️ Prevenção de falhas
Identifica problemas antes que se tornem críticos.
Na prática, isso significa mais previsibilidade e menos risco operacional.
Aplicações da réplica metalográfica na indústria
A técnica é amplamente utilizada em diferentes contextos industriais
🔩 Inspeção de equipamentos críticos
- Vasos de pressão
- Tubulações
- Turbinas
- Caldeiras
🏭 Controle de qualidade
Verificação de processos de fabricação e tratamentos térmicos.
🔬 Pesquisa e desenvolvimento
Avaliação de ligas metálicas e novos materiais.
⚠️ Análise de falhas
Identificação de causas raiz em quebras ou falhas estruturais.
🏗️ Estruturas metálicas
Essa versatilidade torna a técnica indispensável em ambientes de alta responsabilidade técnica.
Como a réplica metalográfica ajuda a prevenir falhas
Um dos maiores diferenciais da réplica metalográfica é sua capacidade de atuar de forma preventiva.
Ela permite identificar:
- Início de trincas por fadiga
- Corrosão sob tensão
- Crescimento de grãos
- Degradação térmica
- Alterações estruturais invisíveis a olho nu
Com isso, empresas conseguem agir antes que ocorram:
- Paradas não programadas
- Acidentes
- Perdas financeiras
- Danos à reputação
Cuidados essenciais para garantir resultados precisos
Apesar de altamente eficaz, a técnica exige rigor. Os principais pontos de atenção são:
⚠️ Preparação inadequada da superfície
Pode distorcer completamente os resultados.
⚠️ Limpeza insuficiente
Contaminantes interferem na fidelidade da réplica.
⚠️ Uso de materiais inadequados
Filmes incompatíveis comprometem a análise.
⚠️ Falta de qualificação técnica
A interpretação incorreta pode levar a decisões erradas.
⚠️ Equipamentos mal calibrados
Afetam diretamente a confiabilidade dos dados.
Em resumo: o resultado depende diretamente da execução técnica.
Réplica metalográfica no controle de qualidade
No contexto de controle de qualidade, a réplica metalográfica se destaca por permitir:
- Rastreabilidade de processos
- Validação de tratamentos térmicos
- Acompanhamento de degradação
- Padronização de inspeções
- Suporte a certificações técnicas
Além disso, ela fortalece a integração entre engenharia, manutenção e qualidade, tornando a tomada de decisão mais precisa.

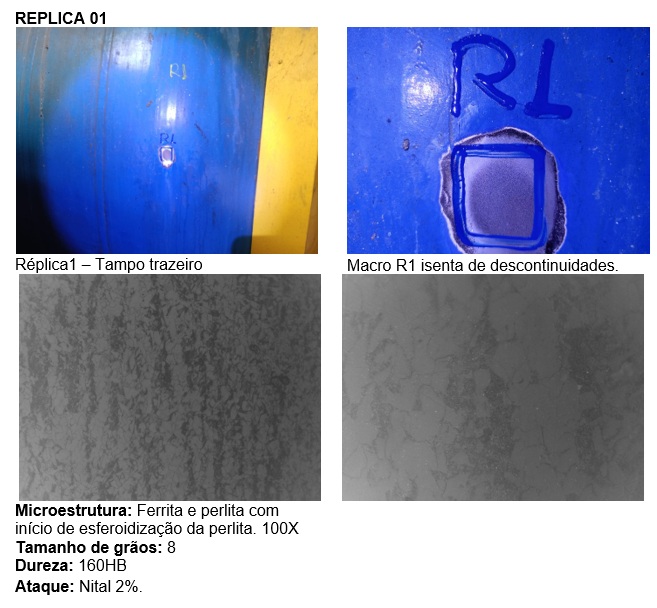

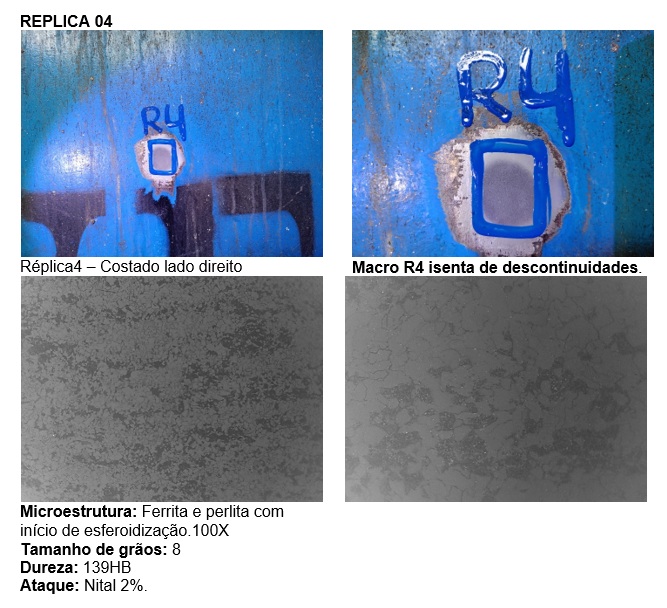

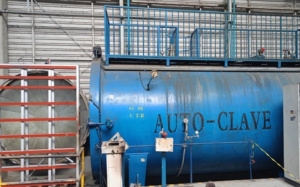

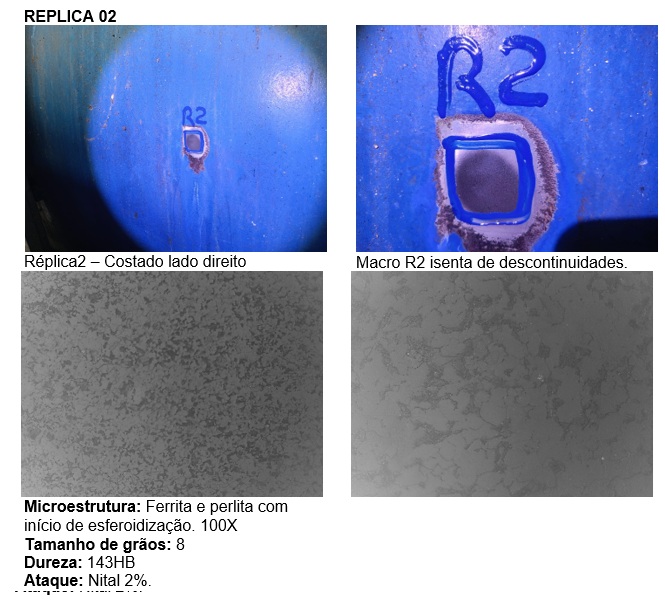

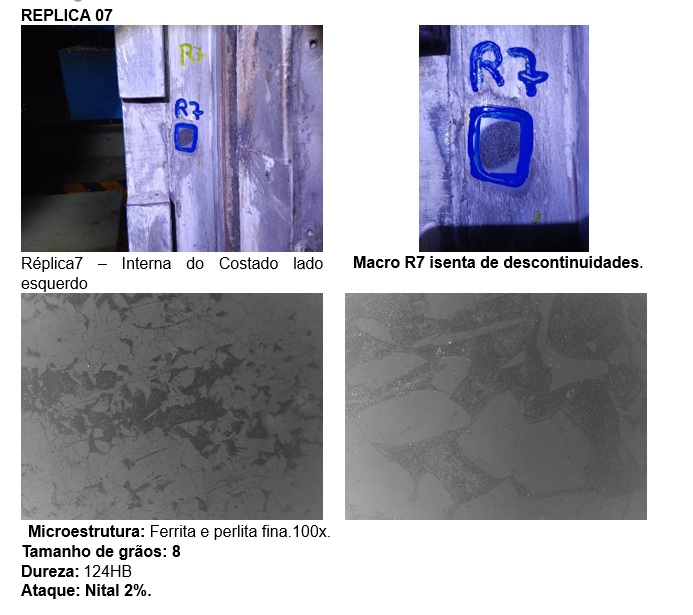

Exemplo de ensaio de Realizado pela Tercal Engenharia
Conclusão
A réplica metalográfica é uma das técnicas mais eficientes para análise da microestrutura de materiais metálicos sem intervenção destrutiva. Sua aplicação estratégica permite reduzir riscos, otimizar processos e aumentar a confiabilidade operacional.
Empresas que utilizam essa metodologia de forma contínua conseguem antecipar falhas, melhorar seus processos e garantir maior vida útil dos equipamentos.
Se você precisa de análises metalográficas confiáveis e executadas por especialistas, a réplica metalográfica é o caminho mais seguro para decisões técnicas assertivas.
