Inspeção Extraordinária NR-13: Quando o Vaso de Pressão Precisa de uma Nova Inspeção?

A Tercal Engenharia realiza realiza inspeção extraordinária de vasos de pressão, avaliação de integridade, ensaios não destrutivos, medição de espessura por ultrassom, avaliação de PMTA, elaboração de documentação técnica e, quando aplicável, Projeto de Alteração e Reparo (PAR), Inspeção NR-13, inspeção de vasos de pressão NR-13 , tubulações e tanques, medição de espessura por ultrassom, ensaios não destrutivos e serviços relacionados à integridade mecânica.

Nosso objetivo é ajudar a empresa a organizar o serviço para que a equipe de inspeção encontre o equipamento preparado e consiga executar o trabalho com segurança e eficiência.

👉 Solicite um orçamento para sua inspeção NR-13 e planeje sua próxima parada industrial.

📱 WhatsApp: (12) 98161-1944
📧 comercial@tercal.com.br

Para reduzir o tempo de parada durante uma inspeção NR-13, a empresa deve planejar antecipadamente a documentação, acesso ao equipamento, isolamento, limpeza, condições de segurança, disponibilidade de equipe, instrumentos e ensaios necessários.

Um bom planejamento normalmente envolve:

1. identificar todos os equipamentos que serão inspecionados;
2. verificar os prazos das inspeções;
3. reunir prontuários e relatórios anteriores;
4. definir previamente o escopo;
5. programar a parada;
6. preparar o equipamento para acesso;
7. realizar despressurização, isolamento e demais procedimentos de segurança aplicáveis;
8. providenciar limpeza quando necessária;
9. garantir acesso às áreas de inspeção;
10. alinhar ensaios e calibrações;
11. corrigir previamente pendências simples;
12. organizar a documentação após a inspeção.

A NR-13 estabelece requisitos para inspeções de segurança e para a documentação dos equipamentos abrangidos pela norma.

Uma inspeção NR-13 não começa no momento em que o inspetor chega à fábrica.

Na prática, uma parte importante do trabalho acontece antes da chegada da equipe de inspeção.

Imagine uma empresa que programa uma parada de produção para sexta-feira.

O inspetor chega ao local e descobre que:

• o equipamento ainda está pressurizado;
• não existe acesso adequado;
• o vaso não foi limpo;
• o prontuário não está disponível;
• não há espaço para realizar determinado ensaio;
• a válvula precisa ser retirada, mas a manutenção não foi programada;
• o equipamento está conectado a uma linha que não foi isolada;
• o operador responsável não foi informado;
• existe necessidade de trabalho em espaço confinado sem planejamento prévio.

Nesse cenário, a equipe pode perder horas aguardando condições para iniciar o serviço.

Em alguns casos, a inspeção pode até precisar ser reagendada.

Por isso, planejar a inspeção é também uma forma de reduzir o impacto da NR-13 sobre a produção.

Não existe um tempo único aplicável a todos os equipamentos.

O prazo depende de fatores como:

• quantidade de equipamentos;
• tipo de equipamento;
• tamanho;
• localização;
• facilidade de acesso;
• necessidade de inspeção interna;
• quantidade de pontos de medição;
• necessidade de ensaios não destrutivos;
• calibração de dispositivos;
• disponibilidade de documentação;
• necessidade de testes;
• condições encontradas durante a inspeção.

Uma inspeção de um único vaso pequeno pode ter uma complexidade completamente diferente de uma parada envolvendo dezenas de vasos, caldeiras e quilômetros de tubulações.

Por isso, o planejamento deve ser feito antes da parada.

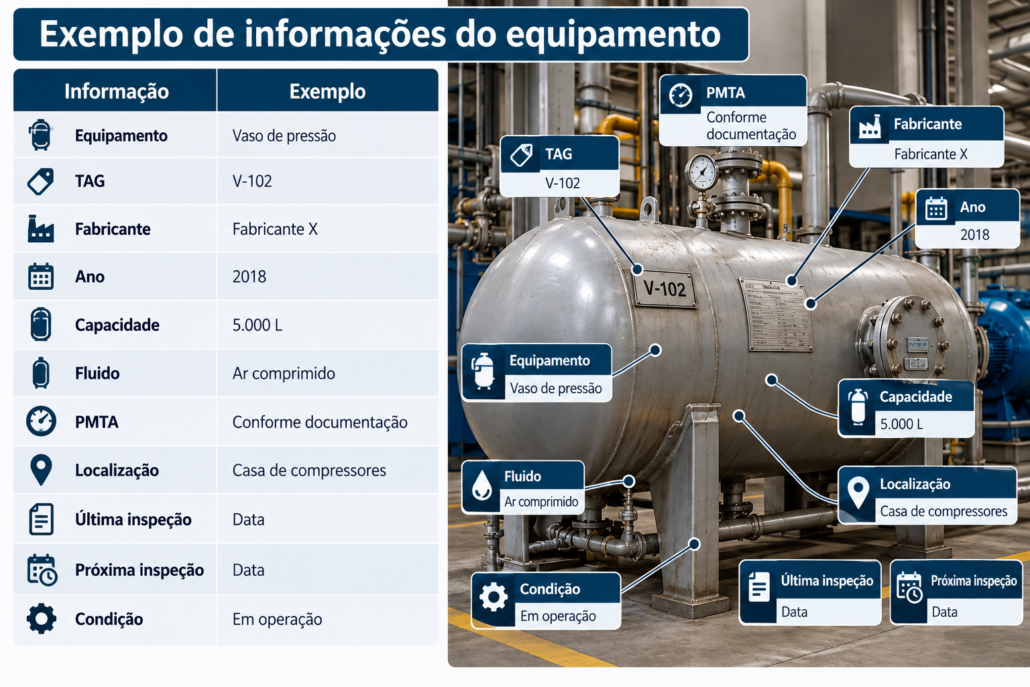

O primeiro passo é saber exatamente o que será inspecionado.

Monte uma relação contendo:

Esse levantamento evita que equipamentos sejam esquecidos durante o planejamento.

Também permite que a empresa solicite um orçamento mais preciso.

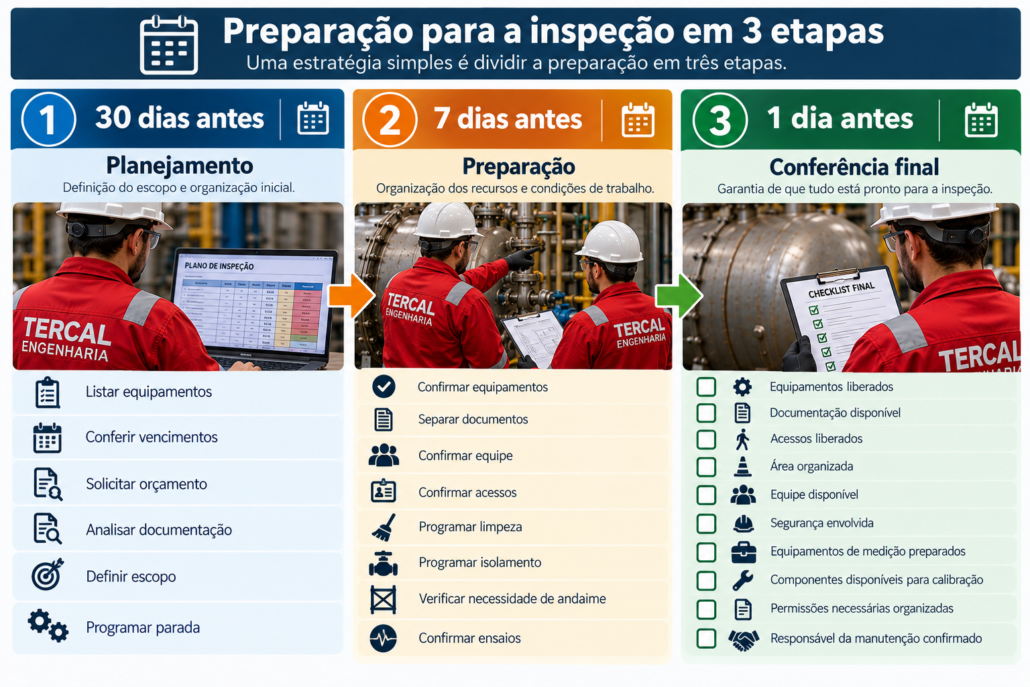

Não espere a data da inspeção chegar para começar o planejamento.

O ideal é trabalhar com antecedência.

A NR-13 estabelece diferentes tipos de inspeção, incluindo inspeção inicial, periódica e extraordinária para vasos de pressão.

Além disso, a periodicidade aplicável não deve ser tratada como uma regra genérica igual para todos os equipamentos.

O planejamento deve considerar:

• categoria;
• tipo de equipamento;
• condições de operação;
• histórico;
• requisitos da NR-13;
• critérios técnicos;
• avaliação do profissional responsável.

Esse é um dos pontos que mais pode facilitar o trabalho.

Antes da chegada da equipe, procure:

• prontuário;
• desenho;
• memorial de cálculo;
• código de projeto;
• dados do fabricante;
• certificados;
• relatórios anteriores;
• histórico de espessuras;
• registros de manutenção;
• documentação de reparos;
• certificados de calibração;
• documentos de alterações.

O prontuário é uma fonte importante de informações para a avaliação do equipamento.

Quando o documento não está disponível, pode ser necessário avaliar a possibilidade de reconstituição do prontuário.

A Tercal possui serviço específico para reconstituição de prontuário de vasos de pressão.

👉 Não deixe para procurar o prontuário no dia da inspeção.

Uma reunião simples pode evitar muitos problemas.

Antes da parada, reúna:

• manutenção;
• operação;
• segurança do trabalho;
• engenharia;
• responsável pela planta;
• empresa de inspeção.

Defina:

O que será feito?

Quando será feito?

Quem será responsável por cada etapa?

Quais equipamentos precisam estar parados?

Quais precisam estar isolados?

Quais precisam ser abertos?

Quais ensaios serão realizados?

Existe necessidade de acesso especial?

Existe trabalho em altura ou espaço confinado?

Quanto mais essas perguntas forem respondidas antes da parada, menor a possibilidade de atrasos.

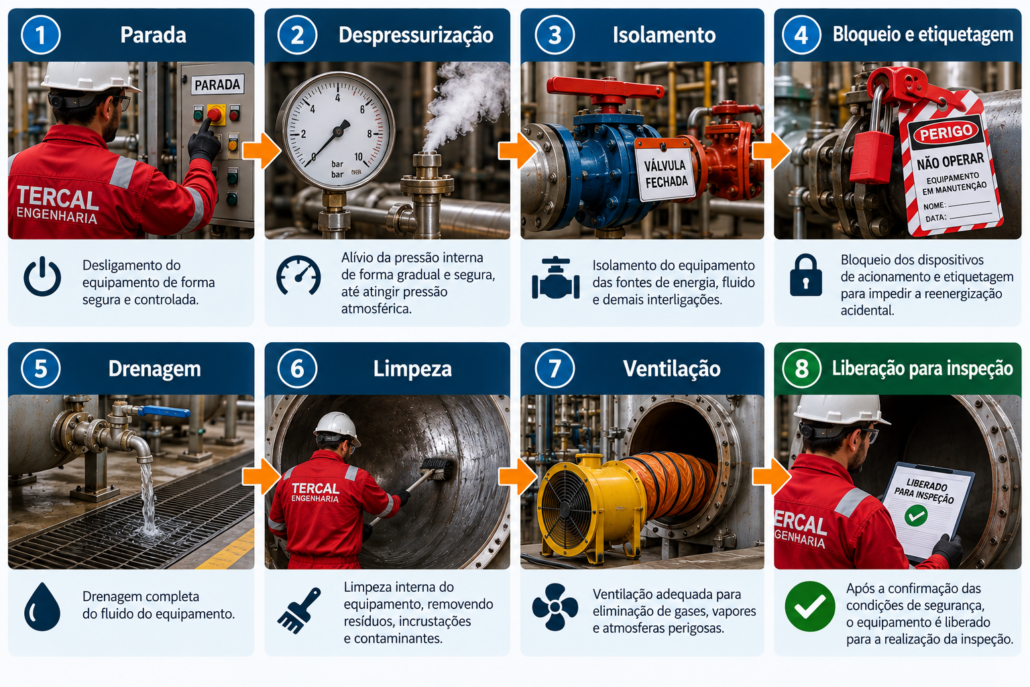

Quando a inspeção exigir que o equipamento esteja fora de operação, a parada precisa ser planejada.

Dependendo do equipamento e do serviço, podem ser necessárias etapas como:

Os procedimentos específicos devem seguir as condições da planta e os requisitos de segurança aplicáveis.

A NR-13 não deve ser analisada isoladamente de outras exigências de segurança ocupacional.

Quando houver necessidade de exame interno, a condição interna do equipamento pode ser determinante para a qualidade da inspeção.

Dependendo do processo, podem existir:

• resíduos;
• incrustações;
• depósitos;
• produtos químicos;
• óleo;
• umidade;
• contaminantes.

A presença desses materiais pode dificultar a visualização e a realização de determinados exames.

Por isso, quando a inspeção interna estiver prevista, a limpeza deve entrar no planejamento da parada.

Outro problema muito comum é o equipamento estar disponível, mas o inspetor não conseguir acessar as regiões necessárias.

Antes da inspeção, verifique:

Acesso externo

• plataformas;
• escadas;
• passarelas;
• iluminação;
• áreas livres;
• pontos de acesso.

Acesso interno

Quando aplicável:

• abertura de bocas de visita;
• condições de entrada;
• ventilação;
• iluminação;
• procedimentos de espaço confinado;
• equipamentos de segurança.

Regiões elevadas

Pode haver necessidade de:

• plataforma;
• andaime;
• acesso por equipamento adequado;
• sistema de proteção contra quedas.

O acesso precisa ser planejado antes da chegada do inspetor.

A medição de espessura por ultrassom é utilizada em diversos trabalhos de avaliação de integridade.

Porém, a qualidade do resultado depende também da preparação.

É importante verificar:

• superfície;
• pontos de acesso;
• condição do revestimento;
• regiões que precisam ser medidas;
• histórico de medições;
• identificação dos pontos.

A comparação com medições anteriores pode ser especialmente importante para acompanhar a evolução da perda de espessura.

A Tercal trabalha com medição de espessura por ultrassom dentro do escopo de inspeção de vasos de pressão e outros equipamentos.

Durante uma inspeção NR-13 podem ser avaliados dispositivos associados à segurança e ao controle do equipamento.

Dependendo do equipamento e do escopo, podem estar envolvidos:

• válvulas de segurança;
• válvulas de alívio;
• manômetros;
• manovacuômetros;
• pressostatos;
• outros instrumentos.

No caso dos vasos de pressão, a NR-13 estabelece requisitos para dispositivos de segurança e determina que as válvulas de segurança sejam desmontadas, inspecionadas e calibradas em prazo adequado, respeitando o limite previsto pela norma.

Por isso, se a empresa sabe que haverá calibração, deve planejar previamente:

• retirada;
• acesso;
• manutenção;
• bancada ou laboratório;
• reinstalação;
• documentação.

A Tercal possui estrutura para calibração de dispositivos e também disponibiliza atendimento com laboratório móvel.

Nem toda inspeção exige os mesmos ensaios.

Dependendo do equipamento, histórico e mecanismos de deterioração, podem ser utilizados diferentes métodos.

Entre eles:

• ultrassom;
• líquido penetrante;
• partículas magnéticas;
• inspeção visual;
• outros métodos aplicáveis.

O importante é definir o escopo antes da parada, sempre que possível.

Isso permite que a empresa organize:

• equipamentos;
• acesso;
• mão de obra;
• tempo;
• limpeza;
• iluminação;
• preparação das superfícies.

A Tercal possui em seu escopo inspeções e ensaios não destrutivos para equipamentos industriais.

A inspeção interna normalmente exige mais planejamento do que uma inspeção externa.

Isso ocorre porque pode ser necessário:

• retirar o equipamento de operação;
• despressurizar;
• drenar;
• limpar;
• abrir bocas de visita;
• garantir ventilação;
• providenciar iluminação;
• preparar acesso;
• cumprir procedimentos de segurança.

Além disso, se houver entrada em espaço confinado, devem ser observados os requisitos de segurança aplicáveis.

Por isso, não programe uma inspeção interna como se fosse apenas uma inspeção visual externa.

Antes da chegada da empresa de inspeção, a equipe de manutenção pode fazer uma verificação preliminar.

Isso não substitui a inspeção técnica.

O objetivo é apenas identificar problemas óbvios que possam atrasar o serviço.

Uma das melhores formas de aproveitar a parada é identificar antecipadamente problemas simples.

Por exemplo:

• identificação ilegível;
• acesso obstruído;
• isolamento danificado;
• pequenos vazamentos;
• suporte deteriorado;
• instrumento sem identificação;
• placa de identificação sem visibilidade;
• pintura deteriorada;
• pontos de acesso bloqueados.

Nem toda pendência poderá ou deverá ser corrigida antes da inspeção.

Mas aquilo que já é conhecido pode ser planejado.

Isso evita descobrir uma pendência simples somente quando a equipe de inspeção já está mobilizada.

Esse ponto merece destaque.

A finalidade da inspeção não é simplesmente “passar na NR-13”.

Se existe uma anomalia, o melhor momento para identificá-la é antes que ela se transforme em um problema maior.

Uma boa gestão de integridade deve utilizar a inspeção para:

• identificar deterioração;
• acompanhar tendências;
• planejar manutenção;
• avaliar riscos;
• definir prioridades;
• evitar falhas inesperadas.

A inspeção deve ser utilizada como ferramenta de gestão do equipamento.

O trabalho não termina quando o inspetor deixa a fábrica.

Após a inspeção, a empresa deve organizar os documentos aplicáveis ao serviço.

Podem fazer parte desse conjunto:

• relatório de inspeção;
• certificados de calibração;
• registros fotográficos;
• ART;
• resultados de ensaios;
• recomendações;
• registros de intervenções;
• atualização do histórico do equipamento.

A NR-13 estabelece requisitos mínimos para os relatórios de inspeção, incluindo identificação do equipamento, tipo de inspeção, descrição dos exames e testes, resultados, recomendações e parecer conclusivo, conforme aplicável.

Na prática, alguns problemas são bastante previsíveis.

1. Documentação não localizada

O inspetor precisa de informações que ninguém consegue encontrar.

Como evitar: separar o prontuário e relatórios com antecedência.

2. Equipamento ainda em operação

A equipe chega e precisa esperar a parada.

Como evitar: combinar horário e sequência de parada com operação.

3. Equipamento não preparado

O vaso precisa ser aberto, mas ainda está fechado.

Como evitar: criar um cronograma de preparação.

4. Falta de acesso

O equipamento está disponível, mas não há como acessar determinado ponto.

Como evitar: verificar acesso previamente.

5. Necessidade de ensaio não planejado

Durante a inspeção surge necessidade de uma avaliação complementar.

Como evitar: fornecer previamente histórico, documentação e informações sobre ocorrências.

6. Manutenção não disponível

É necessário remover um componente, mas a equipe responsável não está disponível.

Como evitar: alinhar previamente quem ficará responsável pelo acompanhamento.

Imagine uma indústria que possui:

• 10 vasos de pressão;
• 2 compressores;
• 1 caldeira;
• tubulações enquadradas;
• diversas válvulas de segurança.

Se a empresa simplesmente chamar uma equipe para “fazer a NR-13”, sem planejamento, existe grande possibilidade de ocorrerem interrupções.

Uma abordagem mais organizada seria:

Etapa 1 — Levantamento

Identificar todos os equipamentos.

Etapa 2 — Documentação

Reunir prontuários e relatórios.

Etapa 3 — Planejamento

Definir quais equipamentos serão inspecionados e quais ensaios podem ser necessários.

Etapa 4 — Parada

Programar a parada conforme a necessidade de cada equipamento.

Etapa 5 — Preparação

Limpeza, isolamento e acesso.

Etapa 6 — Inspeção

Executar exames e ensaios previstos.

Etapa 7 — Correções

Tratar as recomendações identificadas.

Etapa 8 — Documentação

Organizar relatórios, certificados e registros.

Esse processo transforma a inspeção de uma atividade emergencial em uma atividade planejada de manutenção e integridade.

Antes da contratação

☐ Listar equipamentos

☐ Conferir prazos

☐ Levantar histórico

☐ Identificar documentação

☐ Definir escopo preliminar

☐ Solicitar orçamento

Antes da parada

☐ Confirmar cronograma

☐ Confirmar equipe

☐ Separar prontuários

☐ Separar relatórios anteriores

☐ Programar limpeza

☐ Programar isolamento

☐ Verificar acessos

☐ Verificar necessidade de andaime

☐ Planejar trabalho em altura

☐ Planejar espaço confinado, quando aplicável

☐ Planejar calibrações

☐ Planejar ensaios

Durante a inspeção

☐ Inspeção visual

☐ Inspeção interna, quando aplicável

☐ Medição de espessura, quando aplicável

☐ Ensaios não destrutivos, quando aplicáveis

☐ Verificação dos dispositivos de segurança

☐ Calibração dos instrumentos contratados

☐ Registro fotográfico

☐ Registro das anomalias

Após a inspeção

☐ Receber relatório

☐ Receber certificados

☐ Analisar recomendações

☐ Definir responsáveis

☐ Definir prazos

☐ Programar correções

☐ Atualizar histórico

☐ Arquivar documentação

☐ Planejar próxima inspeção

A Tercal Engenharia atua com inspeção NR-13 em todo o Brasil, atendendo empresas industriais e realizando serviços em:

• vasos de pressão;
• caldeiras;
• tubulações;
• tanques metálicos de armazenamento;
• compressores;
• equipamentos industriais enquadrados na NR-13.

O escopo pode incluir:

• inspeção inicial;
• inspeção periódica;
• inspeção extraordinária;
• inspeção interna e externa;
• medição de espessura por ultrassom;
• ensaios não destrutivos;
• calibração de válvulas de segurança;
• calibração de manômetros;
• calibração de pressostatos;
• avaliação de PMTA;
• avaliação de integridade;
• documentação técnica;
• ART;
• reconstituição de prontuário;
• PAR, quando aplicável.

A Tercal informa que seu planejamento de inspeções considera documentação, histórico, condições operacionais, escopo e recursos necessários para a execução.

Não espere a data da inspeção chegar para descobrir que o equipamento precisa de limpeza, acesso especial, manutenção ou documentação complementar.

Comece o planejamento com antecedência.

A Tercal Engenharia pode avaliar sua necessidade e estruturar o escopo do serviço de acordo com os equipamentos existentes na sua planta.

📞 Telefone: (12) 3958-1661
📱 WhatsApp: (12) 98161-1944
📧 E-mail: comercial@tercal.com.br

👉 Solicite seu orçamento para inspeção NR-13 e programe sua próxima parada industrial.

Quanto tempo antes devo contratar uma empresa para realizar a inspeção NR-13?

O ideal é iniciar o planejamento com antecedência suficiente para analisar documentação, equipamentos, acessos, parada e eventuais ensaios. O prazo necessário depende da quantidade e complexidade dos equipamentos.

É possível realizar a inspeção sem parar a fábrica inteira?

Em muitos casos, não é necessário parar toda a planta. O planejamento pode considerar quais equipamentos precisam ser retirados de operação e em que sequência, conforme o escopo e as condições de segurança.

Preciso limpar o vaso antes da inspeção?

Quando houver necessidade de exame interno, a preparação e limpeza do equipamento podem ser necessárias para permitir a realização adequada dos exames e garantir condições seguras de trabalho.

O prontuário precisa estar disponível?

O prontuário é uma fonte importante de informações técnicas do equipamento. Sua disponibilidade facilita o planejamento e a avaliação. Quando não existe ou foi extraviado, pode ser necessário avaliar a reconstituição.

A medição de espessura é obrigatória em toda inspeção?

Não deve ser tratada como uma regra isolada para todos os equipamentos. A necessidade e o escopo da medição devem ser definidos considerando o equipamento, histórico, mecanismos de deterioração e critérios técnicos aplicáveis.

A calibração da válvula de segurança pode ser feita durante a parada?

Sim, quando estiver incluída no escopo e houver condições técnicas para sua execução. A programação prévia facilita a retirada, calibração e reinstalação do dispositivo.

A Tercal atende fora de São Paulo?

Sim. A Tercal Engenharia realiza serviços para empresas em diferentes regiões do Brasil.

• calibração de válvula de segurança
• laudo NR-13
• prontuário do vaso de pressão
• inspeção de equipamentos NR-13
• Projeto de Alteração e Reparo (PAR)
• PMTA

ABRAMAN Associação Brasileira de Manutenção e Gestão de Ativos  ABM Associação Brasileira de Metalurgia, Materiais e Mineração  ABNT Associação Brasileira de Normas Técnicas  ABENDI Associação Brasileira de Ensaio Não Destrutivos e Inspeção  IBP Instituto Brasileiro de Petróleo, Gás e Bicombustíveis  ANP Agencia Nacional de Petróleo, Gás Natural e Bicombustíveis  Ministério do Trabalho e Emprego – MTE  CREA SP Conselho Regional de Engenharia e Agronomia do Estado de São Paulo CONFEA – Conselho Federal de Engenharia e Agronomia
